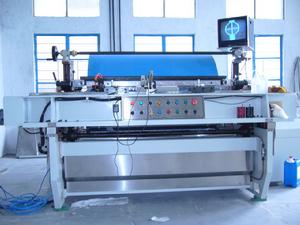

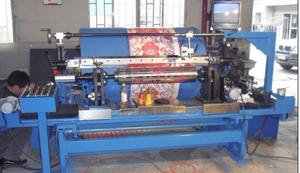

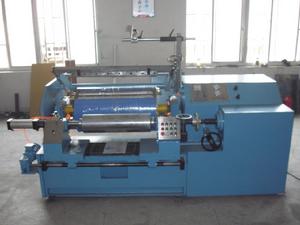

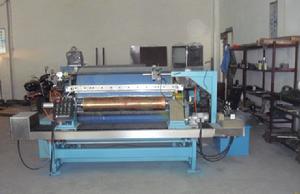

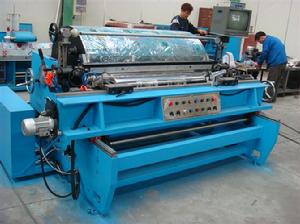

凹版打樣機的機械氣動，液壓兩種工作方式，液壓打樣機採用PLC程式自動操作，800——3750kg打樣壓力保證轉壓效果，套色精度達到0。05mm。可打樣薄膜紙張等材料。
DX-DY-1500z打樣機基本配置表
DX-DY-1500z專為凹印輥筒的打樣而設計製造，用於對經電子雕刻或化學蝕刻的凹印輥筒製版質量的檢驗鑑定。色彩管理，及製作樣品。並可適套用戶要求預訂不同規格打樣長度和直徑
DX-DY-1500z有壓印鼓定位和離合裝置，刮墨刀升降、壓力和角度調節，光電對焦鏡頭、14英寸顯示屏和版輥定位微調裝置，保證轉印效果和套色準確。該機具有單次打樣過程自動作業功能。
DX-DY-1500z型採用液壓自動控制系統，分別是控制壓印鼓轉運及壓力調節、裝版平台進退離合，樣張長度可選擇壓印鼓轉運一周或半周操作該機具有版輥裝夾和運轉、刮墨刀操作和壓力調節氣動控制裝置，以及壓印鼓定位、光電對焦鏡頭、14英寸顯示屏和版輥定位微調裝置，保證轉印效果和套色準確。該機具有單次打樣過程自動作業功能。
DX-DY-1500z英式打樣機主要分三部分組成，版台，膠鼓和液壓系統，膠鼓直徑為950毫米，膠鼓外包一層2毫米襯皮和一層2毫米日產明治膠皮（耐腐蝕），可以拆卸更換。膠鼓中間有凹槽，裡面有捲紙，和收緊裝置。版台經過回火處理，滑動採用高精度直線導軌，有氣動頂緊版輥和氣動升降版輥裝置，配有無軸版輥夾具，，並有左右對十字線裝置和電動洗版裝置，液壓站閥門台灣專配，控制膠鼓轉動和版台進退，並可對膠鼓調速和版台進退快慢和流量調節，有效保證打樣網點和效果 .
| 打樣版輥長度 | 350-1500mm(長度規格可預計) |
| 打樣版輥直徑 | Φ90-400 mm(特殊規格可預計) |
| 轉速 | 0-60轉可調 |
| 壓印鼓壓力調節 | 0-7MP |
| 整機功率 | 3.5Kw(B型) |
| 外形尺寸 | 3.5Ⅹ1.6Ⅹ1.5（B型 |
| 重量 | 3.5噸（B型） |
| 用戶自備 | 1、380/400V三相交流電源；2、壓縮空氣 |
產品型號：DX-DY-1500z打樣機
1主體結構：
－－焊接版台（回火處理）
－－滾珠直線導軌，T形絲槓傳動結構
－－油壓馬達帶動大鼓旋轉
－－膠鼓直徑950毫米，膠皮日本產明治牌
－－14英寸顯示屏和版輥定位微調裝置，
－－裝夾氣動控制和正、反轉動控制，
－－壓印鼓進、退氣動控制
－－壓力調節，壓印鼓定位和離合裝置
－－刮墨刀升降、壓力和角度調節，光電對焦鏡頭
－－鋼板焊接機架座（回火處理）
－－尾架移動及尾錐鎖緊
－－錐面雙頭頂錐
－－有軸版輥裝夾裝置
－－台灣電機專配
2操作站
－－手動調節氣動壓力刮墨刀架
－－刮墨刀架扣緊版輥微調裝置
－－大鼓帶動版輥旋轉系統
－－大鼓靠版自動進退裝置
－－液壓馬達旋轉自控
－－十字線監控顯示尾架移動控制。
－－電動洗版裝置。
