凸輪驅動式機械手

凸輪驅動式機械手

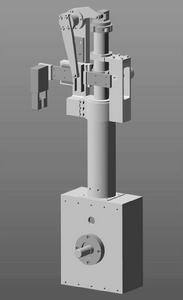

"凸輪驅動式機械手 以凸輪作為驅動機構的凸輪式機械手

凸輪驅動式機械手
以凸輪作為驅動機構的凸輪式機械手, 它具有結構簡單,動作平穩,相位準確、工作節奏快、故障率低、成本低,使用壽命長等獨特優點。通常它通過兩個獨立的凸輪聯合動作及後續連桿機構的運動轉換,來實現機械手臂的直動與直動或轉動與直動的運動組合。由這兩個凸輪的廓線形成機械手的複合運動並對其進行控制,而凸輪曲線是根據機械手的動作要求由設計給定的。尤其值得指出的是由於凸輪式機械手為純機械傳動裝置,只要將其輸入軸與主機的主傳動軸通過同步付(如鏈輪付,齒輪付)連線,即可保證其與主機的動作在時間相位、工作節拍上始終保持同步,因此大大提高了機器的安全性。而這點正是非純機械傳動式機械手的不足之處。
但是在機械手的套用實踐中,也發現了現有的直動與直動式凸輪機械手存在明顯的缺陷,即其動力輸入軸的軸線與機械手臂運動平面之間的夾角是不可以由用戶根據具體布局需要而柔性選擇的。該缺陷嚴重地制約了對其的推廣套用。
目前有一種新推出的獨特的凸輪機械手可解決這一問題。該機械手的輸入軸軸線與其機械手臂運動平面之間的夾角是可以由用戶在0-360度內任意選擇的。用戶在進行自動機器總體布局設計時可首先靈活地定向各機械手的直動運動平面,隨後可以將各機械手的動力輸入軸調整到便於與上級動力輸出軸連線的位置。這樣簡化了設計,降低了機器的複雜程度,縮短了機器開發周期,減少了總體成本,同時又保持了純機械傳動的優點,即通過純機械傳動連線的各工作裝置之間動作節拍上始終保持協調同步。該凸輪機械手為自動機器的開發提供了一種結構緊湊、便於布局定位、可柔性選擇動力輸入軸方位的低成本抓取---移位---放置裝置。 該凸輪機械手是模組式產品,有多種規格可供用戶按需選擇,配以各種末端執行器(如夾爪,吸盤),作為上、下料裝置,搬運裝置,憑其獨有的輸入軸柔性,打破了現有凸輪機械手由於靈活性差而使用受限的索搏,大大地拓寬了凸輪機械手在各種自動機械及自動生產線的套用前景。
綜上所述,該凸輪機械手具有如下獨特優點:
1. 可柔性選擇動力輸入軸方位,安裝布局靈活高,方便與主機主傳動系統集成。
2. 模組化產品,結構緊湊,有多種運動軌跡、形式可供用戶選擇。
3. 保持了凸輪傳動動作平穩、相位準確、工作節奏快、故障率低、成本低、安全性高、使用壽命長等優點。
4. 降低了機器總體設計的負責度,簡化了機器的控制系統,減少了機器的設計與製造成本,縮短了開發周期。
目前該凸輪機械手的國內生產廠家為:億瑞諾一公司 (Easynice Automation)
