三相半波可控整流電路
三相半波可控整流電路
共陽極組
共陽極組
共陽極組

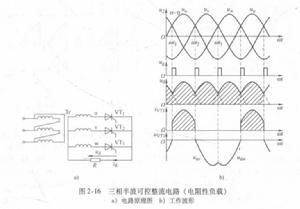

共陽極組三相半波可控整流電路如圖所示，為了得到零線，整流變壓器Tr的二次繞組接成星形；為了給3次及其倍數次諧波電流提供通路，減少其對電網的影響，變壓器一次繞組接成三角形；圖中3個晶閘管的陰極連在一起，稱為共陰極接法。3個晶閘管的觸發脈衝互差120°，在三相整流電路中，通常規定 為控制角a的起點,稱為自然換相點。三相半波共陰極整流電路的自然換相點是三相電源相電壓正半周波形的交點,在各相相電壓的30°處,即 、 、 點。自然換相點之間互差120°。
三相橋式全控整流電路
三相橋式全控整流電路

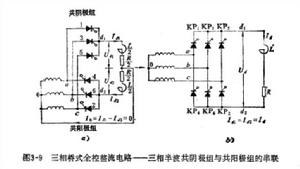

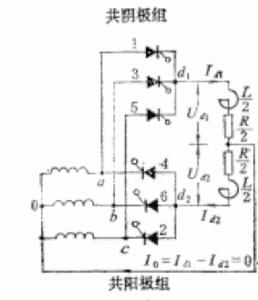

共陽極組工業上廣泛套用的三相橋式整流電路就是從三相半波電路發展而來的。圖中是兩組三相半波整流電路，一組是共陰極，另一組是共陽極。如果它們的負載完全相同，在相同的控制角下負載電流應完全相同，則零線中流過的電流 。如果將零線切斷，不影響電路工作，就成為三相橋式全控整流電路,如圖所示。由於共陰極組在正半周導通流經變壓器次級繞組的是正向電流，而共陽極組在負半周導通，流經變壓器次級繞組的是反向電流，因此在一周期中變壓器繞組中沒有直流磁勢，而且每相繞組在正負半周都有電流流過，提高丁變壓器的利用率。
