整流電路

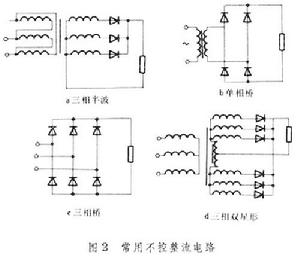

整流是指將交流變換為直流的過程。整流電路是利用二極體的單嚮導電性,將交流電變換為單向脈動的直流電,常用的有半波、全波、橋式和倍壓等整流電路。在分析整流電路時,為了簡化分析過程,一般假設負載為純阻性負載,其他類型負載時輸出會有所不。假設整流二極體為理想二極體,即施加正向電壓時導通且正向電阻為零,加反向電壓時截止且反向電流為零,變壓無損耗為理想變壓器。
對整流電路主要是研究輸出脈動直流電壓U、輸出電流的平均值I、脈動係數γ和整流二極體承受的最大整流平均電流I和最高反向工作電壓U的分析等問題 。
三相半波共陰極組可控整流電路

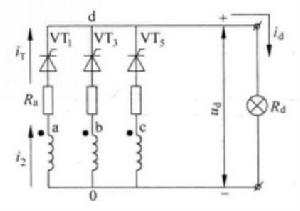

三相半波共陰極組可控整流電路是三個單相半波可控整流電路的並聯組合,把三隻晶閘管VT、VT、VT的陰極接在一起成為共陰極,其陽極分別接在三相電源的a、b、c相。共陰極作為輸出電壓u的正極,三相電源的零點作為輸出電壓u的負極。
自然換相點在各相相電壓的π/6處,即wt、wt、wt、wt點,α=0°稱為自然換相點。三相半波共陰極組自然換相點是三相相電壓正半周波形的交又點,自然換相點之間互差2π/3,三相脈衝u、u、u也互差2π/3。

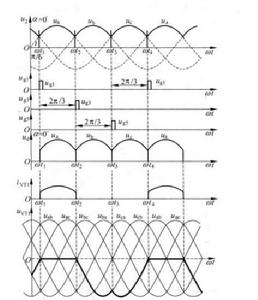

三相半波共陰極組電阻性負載a=0°時的輸出電壓波形如圖所示。三相脈衝u、u、u分別在各對應的自然換相點wt、wt、wt點觸發晶閘管VT、VT、VT。任一時刻,只有承受高電壓的晶間管元件才能被觸發導通,輸出電壓u波形是相電壓的一部分,每周期脈動三次,是三相電壓正半波完整包絡線,輸出電流i與輸出電壓u波形相同、相位相同。其他元件因VT導通承受反向電壓而關斷 。
