關於共纜監控系統
高頻（射頻）傳輸技術，傳輸介質採用的是同軸電纜，在2000年由北京一家公司首家提出，隨後幾年被眾多公司共同推動發展，現逐漸被市場接受。
1．共纜監控的定義
共纜監控：它是將攝像和監聽和其他感測設備所採集的視頻和音頻信號和數據流信號，通過專業設備使多個終端點信號負載在一根高頻線纜中長距離傳輸回前端，並對所採集的信號進行實時處理，並實現前端和後端的信號互通的一種傳輸模式。
該傳輸技術，在一根普通的線纜中（推薦採用SYWV75-7 以上線纜）傳輸20個點的音頻、視頻和控制信號以及反向音頻信號的雙向傳輸（可自定義通道），在數據信號上我們可以傳輸RS232 和RS485 工業控制信號，也可以與其他廠商的協定所匹配，採用透明化傳輸方式；並且可以支持多個分區的線纜進行疊加處理，這樣我們可以解決的監控點的數量可以達到數千點，而圖像的效果可以達到國家4級以上圖像標準，與傳統視頻或者光纖傳輸的視頻效果沒有什麼區別；
2．關於該定義的說明:
信號：這裡指的信號主要是：視頻、音頻、控制信號、電源、報警信號等；
雙向：主控室和控制終端可以雙向互動信號；
協定：可以傳輸的數據流協定可以是485 工業控制信號、CAN
匯流排協定：LONGWORKS 協定等；

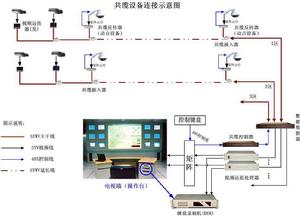

3．共纜監控的基本構成
共纜監控系統按照雙向傳輸來看，一般是由信號採集和執行單元、信號的轉換和傳輸單元、信號中繼放大單元、信號的接收和轉換單元、信號控制和處理單元共五大單元組成，當然如果考慮到外設就可以分為更多的輔助控制模組單元。
4．共纜特點：
① 系統容量大：實現多點監控信號在單片區範圍內共纜傳輸，多片區信號統籌管理；
② 線纜用量少：系統採用匯流排式結構，一根線纜解決一切；
③ 傳輸距離遠:：在3KM範圍內的安全會輸，實時、不丟幀；還可以接合光纖（HFC）傳輸至更遠距離！
④ 圖像質量高：傳輸圖像質量可達到4級以上圖像效果；
⑤ 抗干擾性強：有效防止各種電磁干擾；
⑥ 可擴容性好：增加一定數量的監控點無需重新布線，直接接入。
5．共纜監控的功能
① 共纜傳輸功能：多路圖象信號、聲音信號、控制信號甚至電源可在一根線纜傳輸。
② 數字編碼功能：前端所有可控設備具有唯一地址編碼，系統對前端攝像機進行自動定址。
③ 實時播放功能：通過電視牆上的電視機可以監看前端所採集的圖象達到實時監看。
④ 靈活副控功能：根據系統的需要可以設定多個副控點進行系統監控。
⑤ 分區管理功能：根據系統的不同要求, 可對系統進行分區回傳,使系統能分區控制。
⑥ 平滑擴充功能：採用一纜傳輸,匯流排結構,能根據客戶要求進行平滑增容,不影響系統的結構。
⑦ 集成報警功能：系統具有開放性,可以連線報警系統,達到自動報警功能。
⑧ 集成廣播功能：該系統可以實現雙向語音對講，背景音樂定點播放、全區管理。
另外，具備所特有的靈活升級功能：系統可根據用戶的需要,進行軟硬體靈活升級。
共纜監控中共纜傳輸原理 共纜傳輸技術源於從上世紀90年代開始的公用天線到今天的有線電視技術。在49.5MHz~860MHz頻段內，將0~8MHz的基帶視音頻信號高頻調幅調製到這個頻段內，從理論上說單根同軸電纜可傳輸近百路信號，傳輸時可以使用SYV實心聚乙烯同軸電纜或SYWV物理發泡聚乙烯同軸電纜。同軸電纜對頻率越高的信號衰減作用越大，視頻線對頻率高的信號衰減量比射頻電纜大，因此頻率越高，設備造價也就越高，調試難度也越大。在監控系統中單根線纜一般限定傳輸50路以內視音頻信號，但通常傳輸16路以內的視音頻信號，產品的性價比最高
