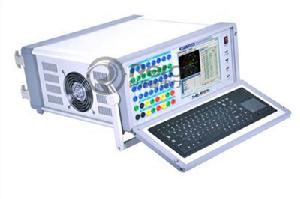

六相微機繼電保護裝置

單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。 既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。 RTJB-1000軟體功能RTJB-1000微機繼電保護綜合測試儀含有豐富的軟體測試功能：電壓/電流、時間測試、頻率/滑差試驗、諧波疊加、故障再現、狀態序列、整組試驗、線路保護定值校驗、阻抗/方向型繼電器、功率振盪、差動保護、自動準同期、常規繼電器測試、反時限繼電器特性、計量儀表等等。

簡介

微機繼電保護校驗裝置是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器

件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放，自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具微機繼電保護裝置可同時輸出六相電流，六相電壓輸出，
方便對自投裝置和微機差動保護裝置進行試驗

特點

·RTJB-1000高性能的嵌入式工業控制計算機和8.4〞大螢幕液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
·配備嵌入式超薄型工業鍵盤滑鼠，可以象操作普通PC機一樣通過鍵盤或滑鼠完成各種操作；配備有外接USB接口，可以方便地進行數據存取和軟體維護；
·提供各種自動測試軟體模組；
·可以完成複雜的校驗工作，實時存儲測試數據，顯示矢量圖，可自動生成實驗報告；
·採用精心設計的機箱結構，散熱良好，具有完善可靠的各種保護功能。

技術參數

精度範圍：≤0.2%
交流電流源（6路）
單相輸出：0～30A
六相併聯：0～180A
直流電流源（6路）
單相輸出：-5A～+5A
交流電壓源（6路）
單相輸出：0～120V
直流電壓源（6路）
單相輸出：-150V～+150V
疊加諧波: 2～20次
相位範圍：0～360°
精度：≤0.2°
頻率範圍：1～1000Hz
精度：≤0.005Hz
開入量16路
開出量8對
機箱重量 約18Kg
型號 RTJB-1000

軟體功能

RTJB-1000微機繼電保護綜合測試儀含有豐富的軟體測試功能：電壓/電流、時間測試、頻率/滑差試驗、諧波疊加、故障再現、狀態序列、整組試驗、線路保護定值校驗、阻抗/方向型繼電器、功率振盪、差動保護、自動準同期、常規繼電器測試、反時限繼電器特性、計量儀表等等。
