全跳動公差

簡介

全跳動公差

全跳動公差是關聯實際被測要素對理想迴轉面的允許變動量。當理想迴轉面是以基準要素為軸線的圓柱面時，稱為徑向全跳動；與當理想迴轉面是與基準軸線垂直的平面時，稱為軸向(端面)全跳動。

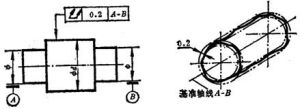

（1）徑向全跳動：被測要素繞公共基準線A-B作若干次鏇轉，並在測量儀器與工件同時作軸向的相對移動時，被測要素上各點間的示值差均不得大於0.1mm，測量儀器或工件必須沿著基準軸線方向並相對於公共基準線A-B移動。

（2）端面全跳動：被測要素圍繞基準軸線D作若干次鏇轉，並在測量儀器與工件之間作徑向相對移動時，被測要素上各點間的示值差均不得大於0.1mm。測量儀器或者工件必須圍著輪廓具有理想正確形狀的線和相對於基準軸線D的正確方向移動。
