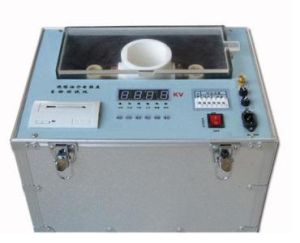

基本原理
採用中央處理器、大規模積體電路等先進技術組成自動化測試設備,操作過程全自動化,並能通過面板配置的微型印表機列印試油試驗數據,該設備與普通儀表及同類型儀器相比具有試驗穩定性好,精度高,操作性良好,該設備在試油操作中有多種試驗運行方式,主要特點有:全自動試驗方式:連續6次試驗,自動求平均值,通過面板印表機來列印出6次試驗數據及平均數。
單次自動試驗方式:自動完成1次試驗,並列印出單次試驗數據。
本機採用交流可逆電機按3千伏/秒的勻速帶動調壓器經升壓變壓器升壓,當油樣被擊穿時,保護系統自動切斷升壓供電迴路,同時保護電路給系統提供一個中斷信號,系統回響後執行試油擊穿程式,其主要操作內容:
四位數碼管以連續8次閃爍顯示,提示試油擊穿;
記錄試驗數據;
程控自動執行回零操作。回零後,根據試驗次數識別是否再進行下一個試驗操作周期或自動退出試驗狀態。
技術參數
(1) 電源:AC220V±10%,50Hz(2) 輸出電壓:0~60KV(80KV、100KV)
(3) 容量:1.2KVA
(4) 升壓速度:約2KV/S
(5) 電壓檢測精度:1%
(6) 擊穿靈敏度:<2KV
(7) 波形失真:≤3%
(8) 擊穿反應時間:≤10ms
(9) 工作環境:
溫度:0℃~40℃;濕度:最大相對濕度85%
(10) 儲存環境:
溫度:-20℃~60℃,濕度:最大相對濕度75%
(11) 工作海拔高度:<1500m (如超過1500m)
產品特點
1.設有自動檢測功能, 如開機自動進入復位狀態執行調壓器回零。2.採用了微型TPU-A面板式印表機,自動列印輸出。
3.可改變測試次數、攪拌靜置時間、聲控光控提醒連續列印與非列印。
4.採用全自動磁振子攪拌,消除油樣的不均勻和氣泡。
使用方法
自動:按設定鍵,任意設定 0—45S攪拌時間,按確認鍵攪拌時間設定成功,再任意設定1—9次測試次數,按確認鍵測試次數設定成功,接著任意設定1—9分鐘靜置時間,按確認鍵靜置時間設定成功,設定完成 後,按復位鍵。手動:直接按確認鍵,儀器開始測試,當油擊穿後,儀器自動回零,顯示屏顯示擊穿電壓,如需攪拌 ,按下攪拌鍵,油開始攪拌,攪拌後,再靜止1—2分鐘後,再開始下一次試驗。幾次試驗後,計算油耐壓平均值,如需列印按一下列印鍵即可。
操作步驟
1、把油杯的電極調好,將油杯放在有機玻璃內兩邊的高壓端上。2、將攪拌電機的有機玻璃蓋蓋上油杯上,並將電機的外掛程式插到攪拌插孔內。
3、將接地線接好,再插上電源 線,打開電源 開關,零位指示燈應亮,如果不亮,儀器將自動返回到零位。
4、當顯示屏顯示按“確認鍵,進入測試”時,應先設定“攪拌時間”、“測試次數”“靜置時間”設定後按“復位鍵”完成設定。
5、按下“確認鍵”儀器開始自動按照設定好的指令開始測試當絕緣油擊穿後,儀器自動攪拌,顯示屏顯示每次的試驗電壓,靜置時間指令結束後,儀器自動計算出耐壓強度的綜合平均值並顯示在液晶屏上。
6、如需列印,按下“列印鍵”即可列印出絕緣油介電強度的綜合平均值。
注意事項
1、該儀器是高壓產品,工作前一定將接地線接牢,以免發生意外。2、該產品高壓部分用環氧澆鑄,應放在較乾燥的地方,相對濕度不大於80%。
3、該儀器的接地柱必須有可靠接地。
