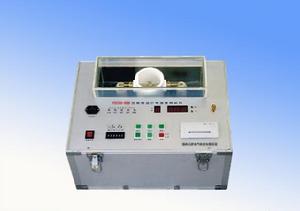

變壓器絕緣油介電強度測試儀
絕緣油介電強度測試儀
絕緣油介電強度測試儀
是依照國際電工委員會標準國際IEC-156和國標GB507-86《絕緣油介電強度測定法》的要求,以單片機為主導,採用先設定後開機測試的方法,全部過程由微機自動運行控制,操作簡單。操作分為全自動六次和全自動單次操作,具有自動升壓測試、自動攪拌、自動處理、自動列印及數字顯示和鎖定技術等功能,讀數直觀,測量準確,測試過程安全可靠。【基本原理】
採用中央處理器、大規模積體電路等先進技術組成自動化測試設備,操作過程全自動化,並能通過面板配置的微型印表機列印試油試驗數據,該設備與普通儀表及同類型儀器相比具有試驗穩定性好,精度高,並具有良好的操作性,該設備在試油操作中有多種試驗運行方式,主要特點:
1.全自動試驗方式:連續6次試驗,自動求平均值,通過面板印表機來列印出6次試驗數據及平均數。
2. 單次自動試驗方式:自動完成1次試驗,並列印出單次試驗數據。
採用交流可逆電機按3千伏/秒的勻速帶動調壓器經升壓變壓器升壓,當油樣被擊穿時,保護系統自動切斷升壓供電迴路,同時保護電路給系統提供一個中斷信號,系統回響後執行試油擊穿程式,其主要操作內容:
1.四位數碼管以連續8次閃爍顯示,提示試油擊穿;
2.記錄試驗數據;
3.程控自動執行回零操作。回零後,根據試驗次數識別是否再進行下一個試驗操作周期或自動退出試驗狀態。
【性能特點】
1.設有自動檢測功能,如開機自動進入復位狀態執行調壓器回零。
2.採用了微型TPU-A面板式印表機,自動列印輸出。
3.採用全自動磁振子攪拌,消除油樣的不均勻和氣泡。
4.抗干擾性強,操作簡單,具有自動攪拌和連續測試功能。
5.使用數字顯示和鎖定技術,讀數直觀,測量準確度高。
6.可改變測試次數、攪拌靜置時間、聲控光控提醒連續列印與非列印。
7.由撥碼開關預置,通過計算機嚴格地按照預置的參數招待程式。運行完畢後,可根據需要列印結果。
【維護與保養】
1.維修,護理和調整應由專業人員進行.
2.戶內外均可使用,但應避開雨淋,腐蝕氣體,塵埃過濃,高溫或陽光直射等場所使用.
3.油杯應保持清潔,再停用期間應盛有乾燥合格的絕緣油,保持油杯不受潮.
4.電極再連續使用達一個月後,應進行一次檢查,檢驗電極間 隙有無變化,用放大鏡觀察電極表面有無發暗現象,若有此現象,則套用綢布擦拭電極表面,並重新調整電極間隙,使之符合要求.
5.更換印表機色帶步驟如下:
1)開印表機的前蓋板.
2)印表機頭上輕輕取下舊色帶盒.
3)換上新的色帶盒,首先將色帶盒的右端輕輕放在機頭右端的齒輪上,左端稍微抬起不要放下,用手指按住色帶盒上的旋扭按箭頭方向稍微轉動一下,然後放下色帶盒的左端
4)裝上印表機的前蓋板即可.
6.更換印表機捲紙過程如下:
1)取下印表機前蓋板.
2)從印表機上取下紙捲軸.
3)先將新紙卷套在紙捲軸上,把紙捲軸按入印表機的導槽內.
4)將紙前端剪成V字型,讓印表機進入到列印狀態這時用手將紙頭送入機頭下面紙口處,紙便會進入機頭直到從機頭正前方露出一定的長度為止.
7.油杯的清洗方法
1)用潔淨的綢布反覆擦拭電極表面和電極桿.
2)用標準規調整好電極間隙.
3)用石油醚或乙醇清洗3—4次,然後用吹風機吹乾在放入待測的油樣清洗2—3次即可.
8.攪拌漿的清洗方法
1)用乾淨的綢布反覆擦拭攪拌漿,直至表面無細小顆粒,忌用手接觸攪拌漿表面.
2)用鑷子夾住攪拌漿,浸入無水乙醇反覆洗刷,然後用吹風機吹乾.
3)用鑷子夾住攪拌漿,浸入待測油樣反覆洗刷即可.
儀器技術規格:
1.工作電源:AC220V ±10%、50HZ ±5%
2.測量範圍:AC 0-80KV
3.限定電流:5mA
4.測量精度:1%
5.調壓速度:2KV/S±10%
6.預定設定:次數1-9 攪拌時間 0-1分39秒 靜置時間 0-10分39秒
7.使用條件:環境溫度0℃-35℃ 相對濕度≤75%
8. 油杯間隙:2.5mm(油杯塞尺直徑)
9. 體 積: 415×315×315mm3
10.重 量:28kg
