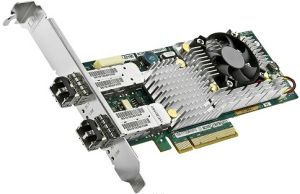

光網卡

光網卡即是光纖網卡，光纖網卡學名fibre channel hba。傳輸協定為光纖通道協定，一般通過光纖線纜與光纖通道交換機連線。接口類型分為光口和電口。光口一般都是通過光纖線纜來進行數據傳輸，接口模組一般為sfp(傳輸率2gb/s)和gbic(1gb/s),對應的接口為sc和lc。電口的接口類型一般為db9針或hssdc。

簡介

光纖網

光纖網卡是插在電腦\伺服器中用的,跟電腦的網卡差不多,只是多個光接口,負責把光信號轉換成數位訊號
實際上所有原理都是相同的，只是傳輸介質發生了改變，兩邊各加了一個轉換器。別的部件都是一樣的。只是頻寬更高而已。並不是有光就可以，還需要進行調製。

原理

光纖傳輸的原理
信號傳輸可分為兩種方式，即模擬方式（基帶信號）和數字方式。早期的光傳輸中採用模擬方式，即由光的

WYI350-SFP intel I350

亮度直接表示信號的幅度（AM方式或IM方式），這種傳輸原理與在電纜中傳輸無本質的區別。其明顯的缺點在於信號的質量受到傳輸系統的影響，另外就是信號的頻寬不高。例如：視/音頻信號的基帶光發射/接收機，這類套用現已有成熟產品，不在本文討論之列。而數字傳輸是利用碼流中的0和1控制雷射管的開/關，形成脈衝的光信號，收端再將光脈衝恢復為電信號，其優點是：
1、只要收端的光脈衝接收正確，就可無損地恢復原信號，並且在傳輸中還可對數位訊號進行糾錯，這與數位訊號傳輸原理一樣；
2、雷射管的開/關速度足夠快（可在幾十個GHZ）因此傳輸信號的碼流也可足夠快，信號頻寬很寬。
由數字光纖傳輸的原理可知，只要收端的光脈衝接收正確，就可無損地恢覆信號，如何保障這一點呢？雷射發射器有一定的發射功率，光信號在光纖中傳輸時會有一些衰減（0.5dB/KM單模），在熔接（0.001dB/次）和接頭（0.2-0.5dB/次）時也有衰減，但只要雷射接收器收到的功率大於它的靈敏度，接收器就可以正確地恢覆信號。現在套用的光發/收器件，發射功率與靈敏度之間有20-30dB的差是很容易辦到的，那么在單模的傳輸系統中傳輸幾十公里是完全辦得到的，通信行業一般定在20KM左右。

光纖網卡

分類

光纖網卡的分類：　因傳輸協定的不同的，網卡可分為三種，一是乙太網卡，二是fc網卡，三是iscsi網卡。
乙太網卡：學名ethernetadapter,傳輸協定為ip協定,一般通過光纖線纜或雙絞線與乙太網交換機連線。接口類型分為光口和電口。光口一般都是通過光纖線纜來進行數據傳輸，接口模組一般為sfp(傳輸率2gb/s)和gbic(1gb/s),對

WY576F intel 82576

應的接口為sc、st和lc。電口目前常用接口類型為rj45,用來與雙絞線連線，也有與同軸電纜連線的接口，不過現在已經用的比較少了。
fc網卡：一般也叫光纖網卡，學名fibrechannelhba。傳輸協定為光纖通道協定，一般通過光纖線纜與光纖通道交換機連線。接口類型分為光口和電口。光口一般都是通過光纖線纜來進行數據傳輸，接口模組一般為sfp(傳輸率2gb/s)和gbic(1gb/s),對應的接口為sc和lc。電口的接口類型一般為db9針或hssdc。
iscsi網卡：學名iscsihba，傳輸iscsi協定，接口類型與乙太網卡相同。
用的光纖交換機;而光口的乙太網卡一般都叫做“光纖乙太網卡”（也可稱光纖網卡），也是插在伺服器上，不過它外接的是帶光口的乙太網交換機。

光網卡和HBA(主機匯流排適配器)卡區別

在早期的SAN存儲系統中，伺服器與交換機的數據傳輸是通過光纖進行的，因為伺服器是把SCSI指令傳輸到

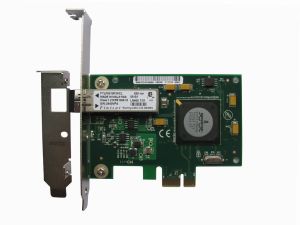

WY5715F BCM5715S

存儲設備上，不能走普通LAN網的IP協定，所以需要使用FC傳輸，因此這種SAN就叫FC-SAN，而後期出現了用IP協定封裝的SAN，可以完全走普通LAN網路，因此叫做IP-SAN，其中最典型的就是現在熱門的ISCSI。
這兩種方式都需要對數據塊進行繁重的讀包解包操作，因此高性能的SAN系統是需要在伺服器上安裝一塊專門負責解包工作以減輕處理器負擔的網卡，這種網卡大家就叫它HBA卡，它除了執行解包工作外當然還可以提供一個光纖接口(如果是iSCSIHBA卡就是提供普通的RJ45接口)以用於跟對應的交換機連線;另外，HBA物理上你可以把它當作網卡一樣插在PCI或者PCI-E槽位里，因此這種設備的用法非常相一張網卡，很多人也就把它跟普通網卡或普通的光纖網卡混淆了。當然，有的iSCSIHBA卡就可以當作普通網卡來用，不過從價格上考慮這是非常奢侈的。
HBA的常規定義：就是連線主機I/O匯流排和計算機記憶體系統的I/O適配器。按照這個定義，像顯示卡就是連線視頻匯流排和記憶體，網卡就是連線網路匯流排和記憶體，SCSI-FC卡就是連線SCSI或者FC匯流排和記憶體的，它們都應該算是HBA。HBA卡有FC-HBA和iSCSIHBA將來還有其他HBA卡，但是，HBA通常用在SCSI。Adapter(適配器)和NIC用於FC;而NIC也會用於乙太網和令牌環網。
其實，網卡是大家常提到的一個類型設備的總稱，是指安裝在主機里，通過網路連線線(雙絞線、光纖線纜、同軸電纜等)與網路交換機(乙太網交換機、FC交換機、ISCSI交換機等)、或與其它網路設備(存儲設備、伺服器、工作站等)連線，從而形成一個網路的硬體設備。
那么，光纖網卡這個稱呼到底是不是指光纖口HBA卡呢?
實際上大家常說的光纖網卡指的就是光纖通道網路里的HBA卡。
因傳輸協定的不同的，網卡可分為三種，一是乙太網卡，二是FC網卡，三是iSCSI網卡。
乙太網卡：學名EthernetAdapter,傳輸協定為IP協定,一般通過光纖線纜或雙絞線與乙太網交換機連線。接口類型分為光口和電口。光口一般都是通過光纖線纜來進行數據傳輸，接口模組一般為SFP(傳輸率2Gb/s)和GBIC(1Gb/s),對應的接口為SC、ST和LC。電口目前常用接口類型為RJ45,用來與雙絞線連線，也有與同軸電纜連線的接口，不過現在已經用的比較少了。
FC網卡：一般也叫光纖網卡，學名FibreChannelHBA。傳輸協定為光纖通道協定，一般通過光纖線纜與光纖通道交換機連線。接口類型分為光口和電口。光口一般都是通過光纖線纜來進行數據傳輸，接口模組一般為SFP(傳輸率2Gb/s)和GBIC(1Gb/s),對應的接口為SC和LC。電口的接口類型一般為DB9針或HSSDC。
ISCSI網卡：學名ISCSIHBA，傳輸ISCSI協定，接口類型與乙太網卡相同。
大家說的“光纖網卡”一般是指FCHBA卡，插在伺服器上，外接存儲用的光纖交換機;而光口的乙太網卡一般都叫做“光纖乙太網卡”，也是插在伺服器上，不過它外接的是帶光口的乙太網交換機。
總結：
其實這些網卡還是很好區分的，看下表就清楚了：
HBA卡：FC-HBA卡(俗稱：光纖網卡)、iSCSI-HBA卡(RJ45接口)
乙太網卡：光纖接口的乙太網卡(俗稱：光纖乙太網卡)
不過這些都是大家的俗語或常用語，有一定的使用環境。我們建議大家不要使用光纖網卡這個稱呼，而是直接說成FC-HBA卡，這樣就絕對不會造成誤解了。c。電口的接口類型一般為db9針或hssdc。
