組成部分

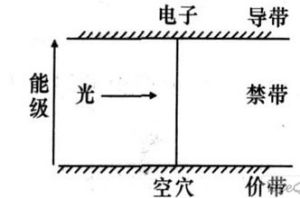

光接收機1. 光電探測器:它的主要作用是利用光電效應把光信號轉變為電信號。在光通信系統中，對光電探測器的要求是靈敏度高、回響快、噪聲小、成本低和可靠性高。光電檢測過程的基本原理是光吸收。在光通信系統中常用的光電檢測器是PIN光電二極體和雪崩二極體(APD)。 兩種探測器的性能比較:由於相同性能的PIN與APD相比，PIN的價格要低廉，而且PIN的噪聲要低。
2. 光學接收系統:在接收端，接收天線的作用是將空間傳播的光場收集並匯聚到探測器表面。
3. 信號處理
空間光通信系統中，光接收機接收到的信號是十分微弱的，又加之在高背景噪聲場的干擾情況下，會導致接收端信噪比S/N<1。所以對信號的處理是十分必要的。通常採取的措施有:一是在光學信道上，採用光窄帶濾波器對所接收光信號進行處理，以抑制背景雜散光的干擾。光學濾波器的基本類型有吸收濾光器、干涉濾光器、雙折射濾光器和新型的原子共振濾光器等。.二是在電信道上，採用前置放大器將光電探測器產生的微弱的光生電流信號轉化為電壓信號，再通過主放大器對信號進行進一步放大。然後採用均衡和濾波等方法對信號進行整形和處理，最後通過時鐘提取、判決電路及解碼電路，恢復出傳送端的信息。
圖片
光接收機技術特點
1、【航天和一】HY-7330A系列野外型光接收機是我廠研製生產的新一代HFC網路的光節點設備。
2、該系列產品完全符合“GY/T185-2002廣播電影電視行業標準”設計要求，計算機輔助設計、微波仿真軟體仿真，各部分功能按模組方式組合，雙向設計，1GMHz工作平台，優異的帶內平坦度，頻寬從750MHz-862MHz可平滑升級；
3、工作波長兼容1310nm和1550nm,選用優質高靈敏度PIN光檢波器與管芯光電一體化模組，使光電轉換匹配更佳，且保證了驅動電路的散熱；
4、射頻電路採用PHILIPS原裝進口放大模組(可選砷化鎵模組)，確保了產品的性能指標和可靠性；
光功率電平指示燈八段逐級顯示, 方便工程人員及時了解接收光功率的大小，從而方便工程人員進行網路調試；
5、信號通道及電源的組合防雷措施，最大限度地避免了雷擊對設備的損壞；
功能齊全，部件均採用插拔式結構，插針、插座均為銅質鍍金，可保性能及接觸良好；
6、輸出形式可採用分支或分配，方便技術人員設計、安裝、調試；
7、選用專業電源廠家生產的高可靠開關電源，150-280V（可選35-95V）的寬工作電壓使電源部分對整機影響降至最低；
8、功能面板採用優質鋁材，拉絲處理，雙層禁止，有效防止電磁輻射；且絲印了各部件標識，讓安裝技術人員能清楚的了解產品信號流向,方便工程調試；
9、外殼採用 新型鑄鋁合金外殼及特殊防水密封圈，表面噴進口錘紋漆處理，散熱、禁止、防水性能極佳，便於野外安裝裝，特別適合於大中型網路使用。
技術參數
| 項目 | 單位 | 技術指標 |
| 【航天和一】HY-7330A | ||
| 光學參數 | ||
| 接收光功率 | dBm | -7～+2（建議使用範圍-5～+1） |
| 光反射損耗 | dB | >45 |
| 光接收波長 | nm | 1100～1600 |
| 光連線器類型 | | FC/APC（或用戶指定） |
| 光纖類型 | | 單模 |
| 射頻參數 | ||
| 頻率範圍 | MHz | 45/87～750/862 |
| 帶內平坦度 | dB | ±0.5（45～550MHz）；±0.75（550～750/862MHz） |
| 輸出電平 | dBμV | 96～106 |
| 最大輸出電平 | dBμV | 110 |
| 反射損耗 | dB | ≥16（45～550MHz）；≥14（550～750/862MHz） |
| 輸出阻抗 | Ω | 75 |
| 載噪比 | dB | ≥51 |
| 載波複合三次差拍比 | dB | ≥65 |
| 載波複合二次差拍比 | dB | ≥60 |
| 一般特性 | ||
| 供電電源 | V | AC：(150～280)V/50Hz或AC：(35～95)V/50Hz |
| 功耗 | W | 25 |
| 工作溫度 | ℃ | -40～60 |
| 外型尺寸 | mm | 290×205×113 |
| 註：測試條件 47~862MHz配置84頻道PAL-D等幅載波 | ||
