偏光應力儀可對透明及弱色材料的雙折射率進行檢測,並通過Senarmont補償法精確計算出光程誤差不超過10nm的雙折射率的值。並通過偏振光對雙折射率的分布進行檢測分析。折射率的分布和大小直接反應出材料應力的分布與大小。

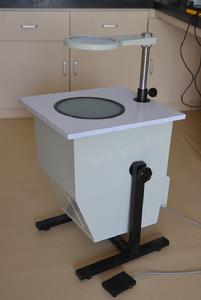

偏光應力儀PTC-403

適用範圍:

l 適合於檢測燈等有複雜構造的產品。
l 檢測高密度的塑膠產品,如隱形眼鏡等。
l 檢測光學晶體,如氟化鈣(螢石)等。

參數:

型號 PTC-403
尺寸 W295×D375×H460mm
重量 12KG
測樣有效長度 W200×D200mm
測定空間高度 31-250mm
光源 螢光燈30W
電源 交流220V
附屬檔案 應力方向確認棒 清潔液1瓶 波長檢板 2個

規格:

1、偏光應力儀光場亮度≥120cd/m2 (螢光燈30W)
2、偏光應力儀偏振元件任何一點的偏振度大於等於百分之九十九
3、該款應力儀偏振場200*200mm
4、偏光應力儀構造:檢偏鏡和起偏鏡之間分別置入1/4波片及全波片(波長為565nm),
波片的慢軸與起偏鏡的偏振平面成90度
5、檢偏鏡最上面有鏇轉角度的測量裝置(刻度值為1度,最大測量範圍為180度)
檢測方法:
1. Crossed Nicols 觀測法
2.Sensitive Color Method 感光色檢測法
3. SenarmonMethod 補償法
Senarmont補償法可以進行應力定量分析檢測。打開電源,未放樣品整個視野範圍是黑褐色的,放入樣品,不鏇轉檢偏鏡,觀測出最亮點即為應力最大點。鏇轉檢偏鏡上的刻度盤,直至最亮點變成黑褐色,記錄此時刻度盤鏇轉的角度及該點的厚度,即可用公式換算出應力值。
計算公式:標準光延遲nm/mm=(3.14nm*檢偏鏡鏇轉角度)/被測點的厚度mm
應力Mpa=光程差nm/(被測點的光路長cm * 光彈係數(nm/cm/Mpa))
觀測圖像如下
1. Crossed Nicols 觀測法

樹脂—流動狀態 薄膜---不均衡 處理後的應力現象 模具製品的應力變形
.樣品明顯沒有應力,呈現
與視野等同黑色
樣品存在輕度應力,在樣品外呈現微弱白色。 樣品外圍存在很大應力,即呈白色的區域。並像裡面擴張。白色明顯比上一圖片亮得多。 樣品在原位置,未經鏇轉。在偏光儀傳送軸方向的X形狀區域呈黑色
樣品鏇轉45°X形區域出現可見顏色,因應力變化了 鏇轉90°後,圖案與在原位置時相同。
2. Sensitive Color Method 感光色檢測法



應力及方向決定線 無應力 亞克力
應力及方向決定線 存在應力
玻璃
應力及方向決定線 存在應力
整條線均是微紅-紫色(感光色),與其他部位顏色一致。 當用手指按應力線位置時,
如是張應力,應力釋放的方向←→;
如是壓應力,應力釋放的方向→←。
當用手指按應力線位置時,
如是張應力,應力釋放的方向←→;
如是壓應力,應力釋放的方向→←。
由於產品原材料不同,如玻璃,亞克力等。上述關於應力方向的變化及應力產生的顏色變化效果,某些材料可能效果不特別明顯。為了更加準確的測量,推薦預先測量與樣品相同質量的桿狀樣品,觀察其顏色的變化。
樹脂—流動狀態 薄膜---不均衡 處理後的應力現象 模具製品的應力
.樣品中不存在應力,但在邊緣變綠色或藍色或橙色或黃色的部位,存在少量的殘餘應力。 樣品存在輕度應力,重複鏇轉應力儀支架,確保充分的檢測樣品。變暗的部位存在輕度的應力。 樣品中存在大量應力,樣品外圍顏色變化的區域,存在向內擴張的大量應力。黃色及藍色比上一圖更亮,更明顯。 樣品在原位置,未經鏇轉。只有在偏光儀傳送軸方向的X形狀區域並未發生顏色變化,和外部顏色一樣。

樣品鏇轉45度X形狀區域的顏色並沒有變化,而應力圖案發生了變化
鏇轉90°後,圖案與在原位置相同。
3.Senarmont Method 補償法
分析器鏇轉0度 分析器鏇轉7度
分析器鏇轉0度 分析器鏇轉11度 分析器鏇轉28度
分析器鏇轉0度 分析器鏇轉20度 分析器鏇轉35度 分析器鏇轉0度
鏇轉89度
