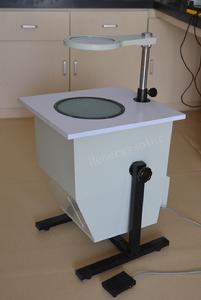

藍寶石偏光應力儀

藍寶石偏光應力儀

偏光應力儀可對透明及弱色材料的雙折射率進行檢測,並通過Senarmont補償法精確計算出光程誤差不超過10nm的雙折射率的值。並通過偏振光對雙折射率的分布進行檢測分析。折射率的分布和大小直接反應出材料應力的分布與大小。

儀器簡介

藍寶石偏光應力儀可對透明及弱色材料的雙折射率進行檢測,並通過Senarmont補償法精確計算出光程誤差不超過10nm的雙折射率的值。並通過偏振光對雙折射率的分布進行檢測分析。折射率的分布和大小直接反應出材料應力的分布與大小。所以該設備普遍套用於對透明晶體及玻璃塑膠材料的應力檢測上,可以準確的判斷與分析產品加工條件是否成熟合適,進而提高製造工藝,提高產品品質。

儀器特點

■Senarmont 補償法
■ 高品質,先進工藝,誤差小
■ 定性與定量雙重分析
■ 適用範圍廣:藍寶石/SIC/CaF/玻璃/塑膠等等

部分技術參數

技術參數:
■視野範圍:直徑250mm
■ 檢偏鏡最上面有旋轉角度的測量裝置刻度值:1 deg
■ 微調精度:0.1deg
■ 光程誤差:小於10nm
偏光應力儀偏振元件任何一點的偏振度大於等於99%
■ 整體尺寸:566mm(寬)*561mm(長)*900mm(高);
■ 重量:35kg
■ 電源:220V,50HZ

儀器的實際套用

合能陽光實驗室試驗效果圖:
