倉式刮板輸送機

倉式刮板輸送機

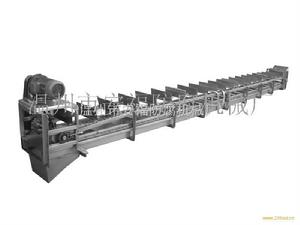

具有高擋板的可儲存和轉載煤炭的剛性刮板輸送機。它可取代作為煤倉使用的溜煤眼,有效地保證採煤、掘進工作面的連續生產,發揮井下運輸系統的潛力,並可減少開拓量,節約大量工程費用。

基本結構

刮板輸送機主要由機頭部、機身部、機 尾部、刮板鏈組成。刮板鏈繞過機頭、機尾鏈輪,呈閉合環路在槽內運行;物料通常在上槽內輸 送,回空鏈在下槽內返回。刮板的形狀為梯形長方形或長條形等。動力由電動機經聯軸器(或液力偶合器)、減速器和鏈輪組件驅動刮板鏈推動物料運行至機頭部卸載。

工作流程

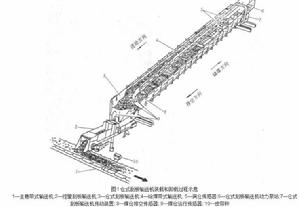

倉式刮板輸 送機安裝在採區下順槽出口或掘進巷道中,通過給煤 帶式輸送機,承接來自採煤(或掘進)工作面運來的煤 流。其工作過程如上頁圖1所示。

倉式刮板輸送機 倉式刮板輸送機

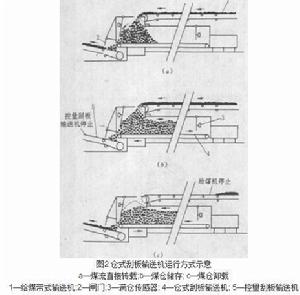

倉式刮板輸送機有煤流直接轉載、煤倉儲存、煤倉 卸載三種運行方式 (圖2)。

倉式刮板輸送機 倉式刮板輸送機

煤流直接轉載 在運煤系統正常情況下,由工作 面刮板輸送機運來的煤流,經橋式轉載機、可伸縮帶式 輸送機、給煤帶式輸送機,直接經控量刮板輸送機向主 巷帶式輸送機或礦車供煤,此時倉式刮板輸送機停機 不動。

煤倉儲存 主巷帶式輸送機或礦車運輸停運時, 倉式刮板輸送機刮板鏈以低速反向運行,將全部或部 分煤炭儲存至倉內,直到煤位升高觸及滿倉感測器時 停止運行。

煤倉卸載 煤倉下部運輸系統正常運行,並且工 作面運輸系統無煤源或主巷運輸系統欠載時,倉式刮 板輸送機刮板鏈以所需速度(其速度可按所供煤量進 行自動調節)正向運行,將倉內儲存煤炭逐漸卸載。

相關知識

20世紀60年代,英國生產了50t、75t、100t倉式刮 板輸送機,目前的最大儲存量為300t。中國於1989年 生產了儲存量為30t掘進運煤系統用倉式刮板輸送機。
