科技名詞定義
中文名稱：低壓雙繞組電流互感器
英文名稱：low voltage dual-winding current transformer
定義1：用於多迴路低壓智慧型配電中電流測量，可遠傳，或遙測裝置配套使用，是低壓智慧型配電低成本方案理想的智慧型化配電元件。
定義2：一次測量範圍5-6300A，二次有兩路輸出:AC5A(1A)/AC20mA的電流互感器。
低壓雙繞組電流互感器
功能概述
低壓雙繞組電流互感器作為低壓配電系統監控電流的採集元件，具有兩個繞組，其一(1S1、1S2)用於電流表指示，額定二次電流為AC5A或AC1A，其二(2S1、2S2)用於遠傳遙測，可與遠端監控現場信號、工業設備的測控裝置ARTU-M32遙測單元配套使用，額定二次電流為AC0-20mA；亦可用於電動機保護迴路中使用，但由於電流保護迴路過載電流為5-8倍，所以確保低壓雙繞組電流互感器的線性至8倍，且電流在8倍時，能保證雙繞組電流互感器的誤差在0.2-0.5%。
產品優點
產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。簡化系統結構，降低成本，提高系統可靠性。
結構特點

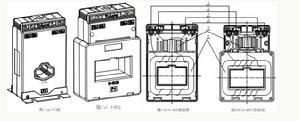

外殼材料採用PC/ABS合金，該材料具有耐高溫、機械強度高、環保等特點；如圖1(b)、圖2(b)所示，主繞組（6）鐵芯採用有取向冷扎矽鋼片，如圖圖1(b)、圖2(b)所示，副繞組（5）鐵芯採用坡莫合金，該材料具
1-端子1S1； 2-端子2S1； 3-端子1S2； 4-端子1S2； 5-副繞組； 6-主繞組
工作原理
低壓雙繞組電流互感器的工作原理同電流互感器的工作原理，基本工作原理如圖1(b)、圖2(b) 、圖3所示，雙繞組電流互感器一次電流I1由主繞組（6）P1端流進，至P2，主繞組（6）一次繞組匝數為N1，主繞組（6）二次電流I2由端子1S1（1）流出，經過電流表至端子1S2（3），副繞組（5）二次繞組匝數為N2，副繞組（5）輸出端2S1（2）和2S2（4）輸出AC 0-20mA小電流信號，供給測控裝置採集。所以有：
I1×N1+ I2×N2= I0×N1 （1）
I2×N2+I3×N3 = I0′×N2 （2）
由（1）式可得：
I2×N2= I0×N1- I1×N1
由（2）式可得：
所以可得：
I0×N1- I1×N1= I0′×N2 - I3×N3，
即
I0×N1+ I3×N3= I0×N1+ I0′×N2
上述式中I0為主繞組(6)的勵磁電流，I0′為副繞組(5)的勵磁電流。所以主繞組(6)的輸出誤差，可以通過增加鐵芯截面或提高鐵芯性能或通過誤差補償的方法來調節誤差，而副繞組(5)的誤差的補償是通過共同提高兩個繞組的性能來實現；低壓雙繞組電流互感器的電動勢也類似於電流互感器原理，這裡不作詳細介紹。

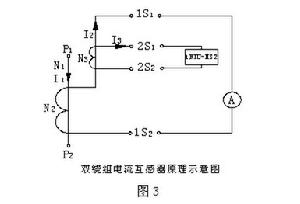

圖3
符合標準
產品符合國標GB1208-2006
技術指標
l 雙繞組CT一次電流5-6300A，二次電流5A、20mA，1A、20mA
l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 額定頻率50-60Hz
l 環境溫度-30℃~70℃，最高耐溫120℃
l 海拔高度≤3000m
l 工頻耐壓3000V/1min 50Hz
l 用於沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所
選型說明
l 根據一次電流及母線截面等參數選擇對應的規格產品。
l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l 產品極性表示為：一次接線標誌P1、P2，相應二次接線標誌S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 當安裝儀表位置與電流互感器相距甚遠或迴路負載較大時，應優先選用二次電流為1A的規格；
l 根據母排的規格和根數，選用相匹配視窗大小的互感器。
注意事項
l 一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出後翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電；
l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l 測量儀表接於S1、S2端上，此時所接迴路的總負荷不應超過互感器的額定負荷。
規格尺寸
| 尺寸 規格 | 外形尺寸(mm) | 穿孔尺寸(mm) | 安裝尺寸(mm) | |||||
| W | H | D | a | e | Φ | M | N | |
| AKH-0.66S-30I | 85 | 139 | 44 | 31 | 11 | 23 | 45 | 65 |
| AKH-0.66S-40I | 85 | 139 | 44 | 42 | 11 | 31 | 45 | 65 |
| AKH-0.66S-50Ⅱ | 96 | 146 | 45 | 52 | 31 | / | 53 | 57.5 |
| AKH-0.66S-60Ⅱ | 102 | 143 | 45 | 65 | 34 | / | 41 | 57.5 |
| AKH-0.66S-80Ⅱ | 120 | 148 | 45 | 82 | 32 | / | 59 | 57.5 |
| AKH-0.66S-100Ⅱ | 150 | 175 | 45 | 103 | 52 | / | 80 | 57.5 |
| AKH-0.66S-120Ⅱ | 168 | 180 | 50 | 125 | 52 | / | 80 | 70.5 |
| AKH-0.66S-200Ⅱ | 253 | 180 | 60 | 206 | 56 | / | 53×3 | 83 |
產品套用
低壓雙繞組電流互感器由於它既可以輸出5A或1A，供給電流表測量，又可以輸出交流0-20mA小電流信號，可以套用於遙測系統直接採集上傳，實現了電流信號的遠程測量；由於低壓雙繞組電流互感器過載能力比較強，所以它又可以套用於各種電動機保護迴路。
低壓雙繞組電流互感器與ARTU-M32遙測單元配套使用，可以組成低成本的智慧型化低壓配電多迴路監控系統，是低壓智慧型配電系統的又一種高效且低成本的解決方案，有利於低壓智慧型配電進一步推廣和套用。
名詞解釋
電流互感器：在測量交變電流的大電流時,為便於二次儀表測量需要轉換為比較統一的電流（我國規定電流互感器的二次額定為5A或1A）。
ARTU-M32遙測單元：該遙測單元使用交流採樣方式實現32路AC/DC0~20mA，AC/DC0~5V的真有效值（RMS）測量，與上位機通過RS485匯流排進行數據交換，反映變送器或感測器的標準信號的遙測值。可將電流、電壓、溫度、壓力等變送器模擬量輸出信號轉換為數位訊號並上傳，具有32路雙色LED燈，用於指示每路輸入信號的四種狀態（無輸入、信號正常、高報警、低報警），高低報警值可由通信進行設定。
