產品優勢
武漢中試高測電氣有限公司國家電網推薦品牌，測試：勵磁特性、變比、極性、退磁、5%和10%的誤差曲線、角差和比差、二次迴路檢查、工頻交流耐壓和二次負荷等。

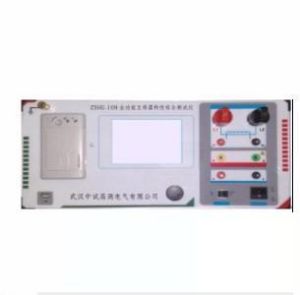

ZSHG-109 全功能互感器特性綜合測試儀產品簡介
ZSHG-109型攜帶型互感器綜合測試儀，主要用於保護類CT和PT的現場檢測。測試項目主要包括：勵磁特性、變比、極性、退磁、5%和10%的誤差曲線、角差和比差、二次迴路檢查、工頻交流耐壓和二次負荷等。採用液晶顯示器；自帶微型印表機，支持現場列印；支持隨身碟轉存數據，操作簡單方便。產品特點
一、對於電流互感器（CT）：●磁化曲線
●變比比
●極性
●5％和10％誤差曲線
●二次迴路
●自動退磁
●交流耐壓
●自動計算勵磁拐點
●角差和比差
●二次實際負荷
二、對於電壓互感器（VT）：
●勵磁特性測試
●變比測試
●極性判別
●工頻交流耐壓測試
●退磁
●拐點計算
●角差比差檢測
●二次負荷檢測
產品參數
●工作電源：AC220V±10V、50～60Hz●設備電源輸出波形：正弦波
●勵磁特性單機輸出電壓：0～1200V
●勵磁輸出電流：0～15A
●變比試驗單機輸出電流：0～400A
●誤差：I≤0.5%、U≤0.5%
●工作溫度：－10℃～+40℃
●相對濕度：<85%
●外形尺寸：400X200X260（mm）
●重量：18(kg)
快速選型
型號 產品特點 技術參數
ZSHG-107 具有106型所有功能外增加：CT/PT的比差和角差測試功能 工作電源：AC220V
輸出電壓：0-1000V
輸出電流：0-600A
ZSHG-107A 具有107型所有功能提高單機輸出容量 工作電源：AC220V
輸出電壓：0-2500V
輸出電流：0-1000A
ZSHG-107B 具有以上型號的所有功能並增加CT/PT二次實際負荷測量 工作電源：AC220V
輸出電壓：0-2500V
輸出電流：0-1000A
ZSHG-107C 具有以上型號的所有功能並增加支持多組同時檢測 工作電源：AC220V
輸出電壓：0-2500V
輸出電流：0-1000A
ZSHG-107D 精度：≤0.05,支持檢測CT和PT（保護類、計量類、TP類）穩態和暫態等參數 工作電源：AC220V
輸出電壓：0-2500V
電阻測量：0-300Ω
ZSHG-109 精度：≤0.05,具有其它型號的所有功能,全自動操作，傻瓜機 工作電源：AC220V
輸出電壓：0-1200V
輸出電流：0-400A
ZSHG-109H 精度：≤0.05,具有其它型號的所有功能,全自動操作，傻瓜機 工作電源：AC220V
輸出電壓：0-2500V
輸出電流：0-400A
