互感器綜合特性測試儀

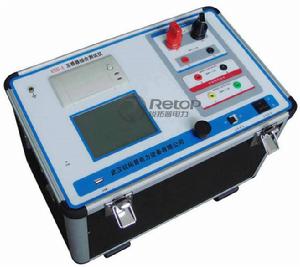

RTHG-A互感器綜合特性測試儀
互感器綜合特性測試儀(摘自武漢銳拓普）一、產品概況
RTHG-A型攜帶型互感器綜合測試儀，主要用於現場檢測CT/PT的伏安特性、變比、極性、退磁、5%10%的誤差曲線、二次側迴路檢查和工頻交流耐壓等，單機輸出電壓可達1000V，電流達到600A，能滿足裝機容量500KV輸變電工程檢測環境。實驗時僅需設定測試電壓/電流值，不需要設定步長，設備便能夠自動升壓/升流，並將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場列印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口與筆記本電腦在線上上傳測試數據，進行編輯保存或列印。操作簡單方便，提高工作效率，是現場檢測的首選設備。
二、產品技術要求
一）、產品主要功能和特點：功能一：安全可靠國內首創MBC電源控制技術，單相AC220V輸入電源，全隔離輸出,設計更加科學合理,使用更加安全可靠。
註：其他同類產品工作電源與功率電源是分開輸入方式，並且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
設備電源輸出全部為真實電壓和電流值，並且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
功能三：功能齊全可檢測CT/PT的伏安特性、變比、極性、自動計算拐點電壓和電流值及5%和10%誤差曲線、二次交流耐壓、CT一次通流(二次迴路檢查)和CT退磁等項目，輕鬆實現一機多用。
功能四：接線方式簡單採用單電源輸入連線埠；僅有8個測試連線埠就可完成CT/PT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
功能五：操作簡單採用旋轉滑鼠和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。
功能六：快速列印採用熱敏印表機，快速列印檢測數據，非常適合進行現場數據對比。
功能七：大容量FLASH存儲：可保存1000組試驗數據，掉電後不丟失，可隨時存取。功能八：USB接口
方便連線新式筆記本電腦，上傳測試數據，進行編輯保存。
方便現場使用。
二）、產品技術參數：主要測試功能：對於電流互感器（CT）： 對於電壓互感器（PT）：
1、伏安特性測試 1、伏安特性測試
2、變比測試 2、變比測試
3、極性判別 3、極性判別
4、5%和10%誤差曲線 4、5%和10%誤差曲線
5、一次通流（二次迴路檢測） 5、工頻交流耐壓測試
6、退磁 6、退磁
7、工頻交流耐壓測試 7、自動計算列印伏安拐點值
8、自動計算列印伏安拐點值
1、工作電源： AC220V±10V
2、電源輸入和輸出頻率： 50-60Hz
3、設備電源輸出波形： 正弦波
4、伏安特性單機輸出電壓： 0-1000V
5、伏安輸出電流： 0-15 A
6、變比試驗單機輸出電流： 0-600 A
7、誤差： I≤0.5%、U≤0.5%
8、工作溫度： －10～40℃
9、相對濕度： <85%
10、外形尺寸： 400 X 300 X 280（mm）
11、伏安特性測試電壓/電流參數設定對應表：
12、輸出電壓 0-200V 200-500V 500-1000V
13、輸出電流 0-15A 0-10A 0-5A
三）、產品快速指南：
| 型 號 | 產品特點 | 技術參數 |
| RTHG -A | 具有RTCT-A型所有功能外 增加PT伏安特性、變比、極性、二次交流耐壓測試功能 | 工作電源：AC220V |
| 輸出電壓：0-1000V | ||
| 輸出電流：0-600A | ||
| RTHG -B | 具有RTHG -A型所有功能外 輸出電壓和電流提高 | 工作電源：AC220V |
| 輸出電壓：0-2500V | ||
| 輸出電流：0-1000A | ||
| RTHG -C | 具有RTHG -B型所有功能外 增加6000V高壓輸出 | 工作電源：AC220V |
| 輸出電壓：0-6000V | ||
| 輸出電流：0-1000A |
