產品優勢
武漢中試高測電氣有限公司國家電網推薦品牌，檢測CT/PT的伏安特性、變比、極性、退磁、5%10%的誤差曲線、二次側迴路檢查和工頻交流耐壓等，單機輸出電壓可達1000V，電流達到600A，能滿足裝機容量500KV輸變電工程檢測環境。

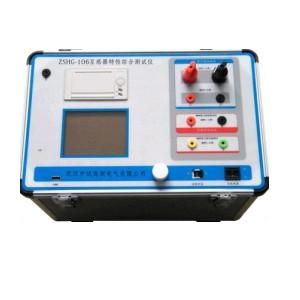

ZSHG-106互感器特性綜合測試儀產品簡介
ZSHG-106攜帶型互感器綜合測試儀，主要用於現場檢測CT/PT的伏安特性、變比、極性、退磁、5%10%的誤差曲線、二次側迴路檢查和工頻交流耐壓等，單機輸出電壓可達1000V，電流達到600A，能滿足裝機容量500KV輸變電工程檢測環境。實驗時僅需設定測試電壓/電流值，不需要設定步長，設備便能夠自動升壓/升流，並將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場列印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口與筆記本電腦在線上上傳測試數據，進行編輯保存或列印。操作簡單方便，提高工作效率，是現場檢測的首選設備。產品特點
●安全可靠：國內首創MBC電源控制技術，單相AC220V輸入電源，全隔離輸出,設計更加科學合理,使用更加安全可靠。註：其他同類產品工作電源與功率電源是分開輸入方式，並且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
●符合國家檢修規程：
設備電源輸出全部為真實電壓和電流值，並且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
●功能齊全：可檢測CT/PT的伏安特性、變比、極性、自動計算拐點電壓和電流值及5%和10%誤差曲線、二次交流耐壓、CT一次通流(二次迴路檢查)和CT退磁等項目，輕鬆實現一機多用。
●接線方式簡單：
採用單電源輸入連線埠；僅有8個測試連線埠就可完成CT/PT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；
●操作簡單：採用旋轉滑鼠和大液晶顯示器，操作方式簡單，圖形顯示清晰，直觀方便。
●快速列印：採用熱敏印表機，快速列印檢測數據，非常適合進行現場數據對比。
●大容量FLASH存儲：可保存1000組試驗數據，掉電後不丟失，可隨時存取。
●USB接口：方便連線新式筆記本電腦，上傳測試數據，進行編輯保存。
●體積小，重量輕：方便現場使用。
產品參數
1、主要測試功能對於電流互感器（CT）：對於電壓互感器（PT）：
●伏安特性測試●伏安特性測試
●變比測試●變比測試
●極性判別●極性判別
●5％和10％誤差曲線●5％和10％誤差曲線
●一次通流（二次迴路檢測）●工頻交流耐壓測試
●退磁●退磁
●工頻交流耐壓測試●自動計算列印伏安拐點值
●自動計算列印伏安拐點值
2、主要技術參數
●工作電源：AC220V±10V
●電源輸入和輸出頻率：50-60Hz
●設備電源輸出波形：正弦波
●伏安特性單機輸出電壓：0-1000V
●伏安輸出電流：0-15A
●變比試驗單機輸出電流：0-600A
●誤差：I≤0.5%、U≤0.5%
●工作溫度：－10～40℃
●相對濕度：<85%
●外形尺寸：400X300X280（mm）
●伏安特性測試電壓/電流參數設定對應表：
●輸出電壓0-200V200-500V500-1000V
●輸出電流0-15A0-10A0-5A
快速選型
型號 產品特點 技術參數
ZSHG-106 具有905型所有功能外增加PT伏安特性、變比、極性、二次交流耐壓測試功能 工作電源：AC220V
輸出電壓：0-1000V
輸出電流：0-600A
ZSHG-106A 具有106型所有功能外輸出電壓和電流提高 工作電源：AC220V
輸出電壓：0-2500V
輸出電流：0-1000A
ZSHG-106B 具有106A型所有功能外增加3000V高壓輸出,可滿足500kV電壓等級的CT檢測 工作電源：AC220V
輸出電壓：0-3000V
輸出電流：0-500A
ZSHG-106H 具有106A型所有功能外增加6000V高壓輸出 工作電源：AC220V
輸出電壓：0-6000V
輸出電流：0-1000A
