產品描述
四合一氣體檢測報警儀是一種可以靈活配置的單種氣體或多種氣體檢測報警儀，它可以配備氧氣感測器，可燃氣體感測器，和有毒氣體感測器或任選四種氣體感測器或任選單種氣體感測器．擁有非常清晰的大液晶顯示屏，背光照明，聲光報警提示，保證在非常不利的工作環境下也可以檢測危險氣體並及時提示操作人員預防．
特點
・ 小巧、輕便、堅固
・ 進口二氧化硫感測器
・ 聲、光、震動報警
・ 大螢幕數字、字元顯示、瞬時值、峰值、最小值顯示
・ 開機或需要時對顯示、電池、感測器、聲光報警功能自檢
・ 安全提示：定期閃燈、聲音提示
・ 出眾的音頻聲音報警・ 維護費用很低
・ 可以支持1、2、3或4種的氣體檢測
技術參數
檢測氣體：
空氣中的二氧化硫(SO2)
量程：0-100ppm基本誤差：<±5%（F.S）
最小讀數：0.1ppm
回響時間：≤30秒
感測器壽命：24個月
感測器類型：電化學
電池：3.6V鋰離子充電電池
電池工作時間：連續工作大概200小時左右顯示：大螢幕液晶顯示
報警：聲、光報警
直接讀數：瞬時值、峰值、電池電壓、最小值
二氧化硫氣體報警器防護等級：IP45
工作溫度：-10∽40℃
工作濕度：5-90%RH
尺寸：126*66*32 mm
重量：220g（帶充電器）
被測氣體附表
| 產品名稱 | 量程範圍 | 對應濃度 | 解析度 | 報警點 |
| 甲醛檢測儀 | 0-10ppm | 0-13 mg/m3 | 0.1 ppm | 1 ppm |
| 甲苯檢測儀 | 0-20 ppm | 0-80 mg/m3 | 0.1 ppm | 1 ppm |
| 氨氣體檢測儀 | 0-100 ppm | 0-80 mg/m3 | 1 ppm | 25 ppm |
| 氧氣體檢測儀 | 0-25%VOL | ―― | 0.1% | 19.5% |
| 一氧化碳檢測儀 | 0-2000ppm | 0-2500 mg/m3 | I ppm | 35 ppm |
| 臭氧氣體檢測儀 | 0-5 ppm | 0-10 mg/m3 | 0.01 ppm | 1 ppm |
| 0-100 ppm | 0-200 mg/m3 | 1 ppm | 30 ppm | |
| 硫化氫檢測儀 | 0-50 ppm | 0-80 mg/m3 | 1 ppm | 10 ppm |
| 氯氣檢測儀 | 0-20 ppm | 0-60 mg/m3 | 0.1 ppm | 5 ppm |
| 氫氣檢測儀 | 0-1000 ppm | 0-90 mg/m3 | 1 ppm | 35 ppm |
| 氰化氫檢測儀 | 0-100 ppm | 0-150 mg/m3 | 0.1 ppm | 5 ppm |
| 氯化氫檢測儀 | 0-50 ppm | 0-80 mg/m3 | 1 ppm | 15 ppm |
| 乙烯檢測儀 | 0-100ppm | 0-50 mg/m3 | 1 ppm | 15 ppm |
| 二氧化硫檢測儀 | 0-100 ppm | 0-300 mg/m3 | 1 ppm | 10 ppm |
| 一氧化氮檢測儀 | 0-300 ppm | 0-40 mg/m3 | 1 ppm | 35 ppm |
| 二氧化氮檢測儀 | 0-100 ppm | 0-200 mg/m3 | 0.1 ppm | 5 ppm |
| 氟化氫檢測儀 | 0-10 ppm | 0-9 mg/m3 | 0.1 ppm | 1 ppm |
| 氟氣檢測儀 | 0-10 ppm | 0-17 mg/m3 | 0.1 ppm | 1 ppm |
| 溴氣檢測儀 | 0-30 ppm | 0-200 mg/m3 | 0.1 ppm | 1 ppm |
| 硫化氫檢測儀 | 0-20 ppm | 0-30 mg/m3 | 0.1 ppm | 1 ppm |
| 乙醇檢測儀 | 0-100 ppm | 0-200 mg/m3 | 1 ppm | 25 ppm |
| 丙烯睛檢測儀 | 0-100 ppm | 0-250 mg/m3 | 1 ppm | 5 ppm |
| 醋酸乙脂檢測儀 | 0-100 ppm | ―― | 1 ppm | 5 ppm |
| 乙炔檢測儀 | 0-100 ppm | 0-120 mg/m3 | 1 ppm | 25 ppm |
| 二氧化氯檢測儀 | 0-10 ppm | 0-30 mg/m3 | 0.1 ppm | 1 ppm |
| 環氧乙烷檢測儀 | 0-100 ppm | 0-200 mg/m3 | 1 ppm | 10 ppm |
安裝說明
二氧化硫氣體報警器由探測器與報警控制主機構成，廣泛套用於石油、燃氣、化工、油庫等存在有毒氣體的石油化工行業，用以檢測室內外危險場所的泄漏情況，是保證生產和人身安全的重要儀器。當被測場所存在有毒氣體時，探測器將氣信號轉換成電壓信號或電流信號傳送到報警儀表，儀器顯示出有毒氣體爆炸下限的百分比濃度值。當有毒氣體濃度超過報警設定值時發生聲光報警信號提示，值班人員及時採取安全措施，避免燃爆事故發生。
1．套用時的注意事項
二氧化硫氣體報警器固定式安裝一經就位，其位置就不易更改，具體套用時應考慮以下幾點。
(1)弄清所要監測的裝置有哪些可能泄漏點，分析它們的泄漏壓力、方向等因素，並畫出探頭位置分布圖，根據泄漏的嚴重程度分成Ⅰ、Ⅱ、Ⅲ三種等級。
(2)根據所在場所的氣流方向、風向等具體因素，判斷當發生大量泄漏時，有毒氣體的泄漏方向。
(3)根據泄漏氣體的密度(大於或小於空氣)，結合空氣流動趨勢，綜合成泄漏的立體流動趨勢圖，並在其流動的下游位置作出初始設點方案。
(4)研究泄漏點的泄漏狀態是微漏還是噴射狀。如果是微漏，則設點的位置就要靠近泄漏點一些。如果是噴射狀泄漏，則要稍遠離泄漏點。綜合這些狀況，擬定出最終設點方案。這樣，需要購置的數量和品種即可估算出來。
(5)對於存在較大有毒氣體泄漏的場所，根據有關規定每相距10―20m應設一個檢測點。對於無人值班的小型且不連續運轉的泵房，需要注意發生有毒氣體泄漏的可能性，一般應在下風口安裝一台檢測器。
(6)對於有氫氣泄漏的場所，應將檢測器安裝在泄漏點上方平面。
(7)對於氣體密度大於空氣的介質，應將檢測器安裝在低於泄漏點的下方平面上，並注意周圍環境特點。對於容易積聚有毒氣體的場所應特別注意安全監測點的設定。
(8)對於開放式有毒氣體擴散逸出環境，如果缺乏良好的通風條件，也很容易使某個部位的空氣中的有毒氣體含量接近或達到爆炸下限濃度，這些都是不可忽視的安全監測點。 根據現場事故的分析結果，其中一半以上是由不正確的安裝和校驗造成的。因此，有必要介紹正確的安裝和校驗的注意事項以減少故障。
2．二氧化硫氣體報警器安裝的注意事項
(1)報警器探頭主要是接觸燃燒氣體感測器的檢測元件，由鉑絲線圈上包氧化鋁和黏合劑組成球狀，其外表面附有鉑、鈀等稀有金屬。因此，在安裝時一定要小心，避免摔壞探頭。
(2)報警器的安裝高度一般應在160―170cm，以便於維修人員進行日常維護。
(3)報警器是安全儀表，有聲、光顯示功能，應安裝在工作人員易看到和易聽到的地方，以便及時消除隱患。
(4)報警器的周圍不能有對儀表工作有影響的強電磁場(如大功率電機、變壓器)。
(5)被測氣體的密度不同，室內探頭的安裝位置也應不同。被測氣體密度小於空氣密度時，探頭應安裝在距屋頂30cm外，方向向下；反之，探頭應安裝在距地面30cm處，方向向上。

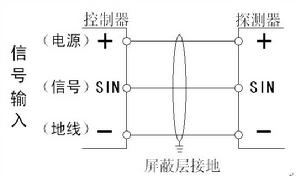

二氧化硫氣體報警器施工接線圖
控制器採用三芯禁止線與探測器連線（註：單芯線徑不低於0.75mm國標線，依實際距離而定），將禁止層與控制器機殼相連並可靠接地。當採用RVV線纜時，應穿金屬管並將金屬管可靠接地。

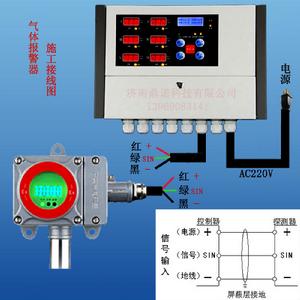

二氧化硫氣體報警器施工接線圖參照控制器與探測器接線圖，將二氧化硫氣體報警器的控制器與探測器的對應端子相連線
接線方式
1.將輸入控制器端子與探測器端子對應相接
2.輸出端子與聯動設備的連線
3.當排風扇等感性設備滿足小於等於5A/220VAV條件時，
4.可直接與輸出端子相連，但儘可能的避免負載設備直接與輸出端子相連，當負載設備大於5A/220VAV時，必須外接轉接設備；
5.控制器、探測器要保證可靠的接地；
6.進行各種安裝操作時，需先斷電，否則可能會燒壞主機。
