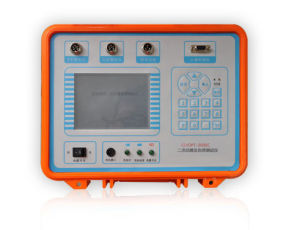

二次負荷測試儀 華天電力簡介
電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題，電能計量綜合誤差是由電壓互感器的合成誤差、電流互感器的合成誤差、電度表的誤差、電壓互感器二次導線壓降所引起的計量誤差所組成。在這四項誤差中，電壓互感器二次導線壓降引起的計量誤差往往是最大的。電能計量裝置檢定規程《SD109－83》和有關技術法規，對電壓互感器二次迴路壓降引起的誤差均有規定，必須準確、快速、方便、可靠地測量出來。
二次負荷線上測試儀，提供PT、CT二次負荷測量，電壓、電流、相位頻率、有功、無功、視在功率、功率因數等個電氣量的測量。
別稱
二次壓降及負荷測量儀、二次壓降及負荷線上測試儀、互感器二次壓降及負荷線上測試儀功能特點
最專業的互感器二次負荷線上測試儀。極寬闊的二次工作電流/電壓範圍在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的線上實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納。能存儲480組測量數據，斷電後能保持十年內置電池供電，極大的方便了現場使用。中文界面大螢幕顯示，帶有RS-232通訊接口。CT二次負荷測試時儀器主要技術指標
阻抗測量範圍：0.1Ω—50.0Ω阻抗測量準確度： DX=±(1%×X+1%×Y±2個字) DY=±(1%×X+1%×Y±2個字) 2個字
儀器的量化誤差 電流表頭：0.5%
環境條件
溫度：－5°C～40°C相對濕度：<95%（25°C）
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場 PT二次負荷測試時儀器主要技術指標 1). PT二次負荷測試
導納測量範圍:0.1ms—50.0ms
導納測量準確度: DX=±(1%×X+1%×Y±2個字) DY=±(1%×X+1%×Y±2個字) 2個字
儀器的量化誤差 電壓表頭：0.5%
最專業的互感器二次負荷線上測試儀。極寬闊的二次工作電流/電壓範圍
在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的線上實際負 荷；在5V的工作電壓下，能分辨0.001mS的電導和電納。
能存儲480組測量數據，斷電後能保持十年
內置電池供電，極大的方便了現場使用。
中文界面大螢幕顯示，帶有RS-232通訊接口
PT二次負荷測試：
1、導納測量範圍:0.1ms—50.0ms；
2、導納測量準確度:
DX=±(1%×X+1%×Y±2個字)、
DY=±(1%×X+1%×Y±2個字)、2個字——儀器的量化誤差；
3、電壓表頭：0.5%。
產品特點
1、可以實現三相三線，三相四線、單相全自動測量2、使用工程塑膠機箱，結識耐用，有效保障測試人員及系統安全
3、儀器具有量程自動切換功能，保證測試精度
4、採用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強
5、測量完畢，自動計算和負荷相關的各項參數，便於客戶分析和試驗
6、採用大螢幕漢字液晶顯示，所有操作均由漢字選單提示；數據具備掉電存貯及瀏覽功能，能與計算機在線上傳送數據
7、採用大容量7.2V11Ah鋰電池供電，對測試迴路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用
8、次負荷測試，採用鉗型電流表採樣電流，不需要斷開二次迴路。可以實現不停電線上測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證
9、工作時間可以長達24小時（最長），可在充電狀態下測量
10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量
11、儀器體積小，重量輕。
12、極寬闊的二次工作電流/電壓範圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流為5A的S級電流互感器的線上實際負荷；在5V的工作電壓下，能分辨0.001mS的電
導和電納
13、能存儲480組測量數據，斷電後能保持十年
14、中文界面大螢幕顯示，帶有RS232通訊接口
1、可以實現三相三線，三相四線、單相全自動測量
2、使用工程塑膠機箱，結識耐用，有效保障測試人員及系統安全
3、本公司二次負荷線上測試儀具有量程自動切換功能，保證測試精度
4、採用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強
5、測量完畢，自動計算和負荷相關的各項參數，便於客戶分析和試驗
6、採用大螢幕漢字液晶顯示，所有操作均由漢字選單提示；數據具備掉電存貯及瀏覽功能，能與計算機在線上傳
送數據
7、採用大容量7.2V11Ah鋰電池供電，對測試迴路不產生任何影響，避免系統出現保護的情況。同時在現場無供
電電源的情況下使用
8、二次負荷測試，採用鉗型電流表採樣電流，不需要斷開二次迴路。可以實現不停電線上測量。自動切換量程
：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證
9、工作時間可以長達24小時(最長)，可在充電狀態下測量
10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量
11、儀器體積小，重量輕。
12、極寬闊的二次工作電流/電壓範圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流
為5A的S級電流互感器的線上實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納
13、該二次負荷線上測試儀能存儲480組測量數據，斷電後能保持十年
14、中文界面大螢幕顯示，帶有RS232通訊接口
