二次壓降及負荷測試儀

二次壓降及負荷測試儀

二次壓降及負荷測試儀,科技產品,可以實現三相三線,三相四線、單相全自動測量,使用工程塑膠機箱,結識耐用,有效保障測試人員及系統安全。

概述

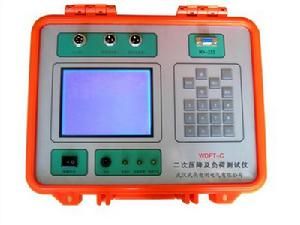

二次壓降及負荷測試儀二次壓降及負荷測試儀
在電廠及變電站電能計量迴路中,室外的電壓互感器離裝設於控制室配電盤上的電能表有較遠的距離,一般在200~400 m左右,整個迴路有接線端子排、開關、熔斷器及導線,必然存在著接觸電阻、導線電阻及分布參數,從而就存在著一定的迴路阻抗,造成電壓互感器與電能表間的二次迴路上有電壓降。國家電網公司生產運營部最新的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。

產品特點

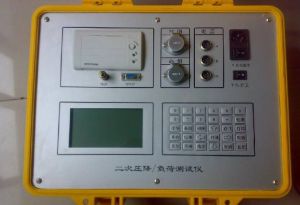

二次壓降及負荷測試儀二次壓降及負荷測試儀
可以實現三相三線,三相四線、單相全自動測量;

使用工程塑膠機箱,結識耐用,有效保障測試人員及系統安全;

儀器具有量程自動切換功能,保證測試精度;

採用電子式原理線路結合DSP技術是使測試穩定性好,抗干擾 能力強;

測量完畢,自動計算和負荷相關的各項參數,便於客戶分析和試驗。

採用大螢幕漢字液晶顯示,所有操作均由漢字選單提示;數據具備掉電存貯及瀏覽功能,能與計算機在線上傳送數據。

採用大容量7.2V11Ah鋰電池供電,對測試迴路不產生任何影響,避免系統出現保護的情況。同時在現場無供電電源的情況下使用。

二次負荷測試,採用鉗型電流表採樣電流,不需要斷開二次迴路。可以實現不停電線上測量。自動切換量程:測量過程中可以根據測試對象數值的不同切換到不同的位置,使測量精度和顯示位數得到保證。

工作時間可以長達24小時(最長)。

附有輕巧充電器,方便測量,在電池電量不足的情況下可以外接充電器測量。

儀器體積小,重量輕。

極寬闊的二次工作電流/電壓範圍。在50mA的工作電流下,能分辨1mΩ的電阻和電抗,能測試二次額定電流為5A的S級電流互感器的線上實際負荷;在5V的工作電壓下,能分辨0.001mS的電導和電納

能存儲480組測量數據,斷電後能保持十年

中文界面大螢幕顯示,帶有RS-232通訊接口

主要技術指標

環境條件

——溫度:-5°C~40°C

——相對濕度:<95%(25°C)

——海拔高度:<2500m

——外界干擾:無特強震動、無特強電磁場

二次壓降測試時儀器主要技術指標

1). 測量範圍:比差:0.001%~19.99%角差:0.01’ ~599’

2). 分 辨 率:比差:0.001% 角差:0.01’

3). 儀器基本誤差

——DX=±(1%×X+1%×Y±2個字);

——DY=±(1%×X+1%×Y±2個字)。

2個字——儀器的量化誤差

4). 電壓表頭準確度:0.5%

5). 工作範圍

——電壓:(50~120)V

6). 儀器指示動作值(提示錯誤)

——誤差:比差大於20%或角差大於600’。

——電壓:電壓<2.0V。

WDPT二次負荷測試時儀器主要技術指標

1). WDPT二次負荷測試

——導納測量範圍:0.1ms—50.0ms

——導納測量準確度:

——二次電壓(50V-120V)

DX=±(1%×X+1%×Y±2個字)

DY=±(1%×X+1%×Y±2個字)

2個字——儀器的量化誤差

注意:測量值在0.2mS以下時,測試電壓應保持在50V以上,同時注意鉗表的穿心導線保持居中。此時儀器量化誤差為5個字

2). 電壓表頭:0.5%

CT二次負荷測試時儀器主要技術指標

——阻抗測量範圍:0.1Ω—50.0Ω

——阻抗測量準確度:

DX=±(1%×X+1%×Y±2個字)

DY=±(1%×X+1%×Y±2個字)

2個字——儀器的量化誤差

電流表頭:1%
