二次元檢測儀器,是用來測量:角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等。 二次元檢測儀器,是屬於二維測量,與投影儀的原理差不多;但是不同的數據處理系統有不同的測量計算方法,二次元檢測儀器,一般是通過CCD把圖像取到電腦里進行測量計算

介紹

二次元檢測儀器,是用來測量:角度、直徑、半徑、點到線的距離、兩圓的偏心、兩點間距等。

二次元檢測儀器,是屬於二維測量,與投影儀的原理差不多;但是不同的數據處理系統有不同的測量計算方法,二次元檢測儀器,一般是通過CCD把圖像取到電腦里進行測量計算。有些功能可能沒辦做到,要看投影機有沒有安裝數據處理器,表面測量效果欠佳。

套用

二次元檢測儀器在機械行業中是有廣泛套用的, 二次元檢測儀器分為自動影像測量儀、數位化影像測量儀(CNC影像測量儀)、手動影像測量儀等。自動影像測量儀是在數位化影像測量儀的基礎加上了基於機器視覺的自動邊緣提取、自動理匹去毛刺、自動測量合成,從而具有了點哪走哪、自動測量;CNC走位、自動測量;自動學習、批量測量等十分優異的功能。同時,基於機器視覺的自動對焦,可以滿足於清晰造影下的輔助測高需要,亦可加入觸點測頭完成坐標測高。自動影像測量是影像測量技術的高級階段,具有高度智慧型化與自動化特點。

1、CNC電動桌面:(以軟體功能控制工作檯面,增加操作人員使用及操作上的方便性)。

2、CNC自動測量:可按客戶自行設定的程式自動測量出產品尺寸,測量值可自動轉到Excel生成統計報表。

3、SPC數據轉換(製程能力分析):能將測量之數據輸出至Excel進行分析。

4、輔助對焦:由計算機判定每次的對焦面,以保證變換焦距時測量的重現性及精準度。

5、簡易測高:搭配輔助對焦功能可測量Z軸高度。

6、圖形輸出到AutoCAD:可將實時影像中按實際工件外形所描繪的圖形直接輸出到AutoCAD中成為工程圖。

7、圖形輸出到AutoCAD並自動擺正:可將按實時影像中按實際工件外形所描繪的圖形按實際需要來自行設定基準並在傳輸過程中擺正。

8、AutoCAD中標準工程製圖輸入:可把AutoCAD中的標準工程製圖直接輸入到測繪儀軟體的影像中,令AutoCAD工程圖興實際工件外形重疊進行對比,從而找出工件和工程製圖的區別。

9、JPEG圖片輸入:可輸入先前拍照儲存的JPEG圖片興實時影像中的實際工件進行重疊對比。

10、鳥瞰圖:可觀察工件的全圖形並具有類似AutoCAD的縮放功能。

11、在鳥瞰全視圖中進行標註:可以在鳥瞰的全圖中進行標註尺寸。

12、自定義圓:可按客戶需要自定義標準的圖(由客戶自行定義圓的圓心坐標、直徑、半徑)。再以標準的圓和影像中的工件作重疊對比,從而找到工件與標準圖形之間的誤差。

13、自定義線段:客戶自行定義線段的起點坐標、長度、旋轉的角度,再與影像中的工件作重疊對比,從而找到工件與標準圖形之間的誤差。

14、直接畫圖:直接移動工作桌,以十字線中心點畫線、圓、弧時不僅可以在AutoCAD中直接生成圖形同時在測繪儀軟體的影像中也生成相同外形及位置的圖形。

15、自設客戶坐標:可以根據客戶本身的需要在實時影像中的實際工件上自行設定坐標原點(0,0),再以(0,0)點為基準在畫面任一點上標示該點X,Y坐標位置。

16、坐標標註:以自己所設定之坐標原點(0,0)為基準,標註圖上任意一點的坐標位置。

17、圖形自動捕捉:可自行設定參數,對線、圓、弧進行自動掃描邊緣並自動取得圖形。

18、專利取R角功能:為目前市面上準確的平面取R角方式。

19、測量:可測量平面上的任何幾何尺寸(角度、直徑、半徑、點到線的距離、圓的偏心、兩圓間距等等)。

20、繪圖:可將實時影像中的實際工件外形進行描繪,形成完整的工程圖,繪圖方式和AutoCAD相似。

21、自動捕捉圖形線條的各結點:可以自動捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上的三個結點,用於輔助標註繪圖等套用功能。

22、標註:可在實時影像中的工件上標註尺寸。有長度、角度標註、坐標標註及連續標註等。

23、拍照:可拍下實物照片,包括所標註的尺寸。

分類

二次元檢測儀器分為全自動型跟手動型:(1)二次元檢測儀器全自動型:

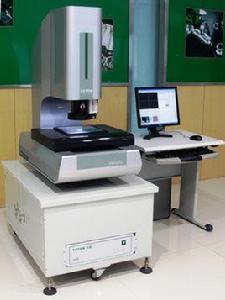

二次元檢測儀器全自動型--NEW VISION系列是積累多年CNC儀器研發經驗,最新推出新型全自動光學影像測量儀。改變原有臃腫沉重的大理石立柱,採用光滑美觀的鑄鐵立柱,內部採用專門傳動模組、模組化設計;鏡頭採用雷射測頭影像模組;軟體方面採用全新人性化設計,使用新款CNC光學影像測量儀比傳統CNC更穩定、更方便、更專業。

(2)二次元檢測儀器手動型:

二次元檢測儀器手動型 二次元檢測儀器手動型

二次元檢測儀器手動型--MUMA200是多年來吸取客戶反饋建議研發設計,結合市場需求推出的新型攜帶型光學影像測量儀。該設備在便攜性、微型性方面做出了很大突破,特別在電源方面採用電腦USB接口供電或電源轉換器兩種方案供選,採用顯微鏡粗微調旋鈕,達到最佳測量效果。
