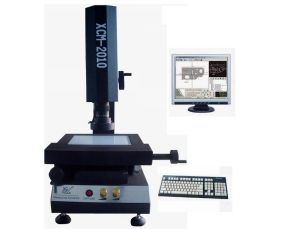

二次元測量儀（又稱影像測量儀 ，影像測繪儀）是建立在CCD數位影像的基礎上，依託於計算機螢幕測量技術和空間幾何運算的強大軟體能力而產生的。
二次元測量儀儀器特點
1.高精度花崗岩底座、立柱及橫樑，確保極高的穩定性及精度2.全鋁合金工作檯面及雙層研磨光學玻璃3.進口高精密P級直線導軌，精密靜音研磨絲桿，精度高，定位準4.三軸伺服馬達驅動5.原裝進口高解析度、高分辯率工業專用彩色CCD，確保擁有高質量的測量畫面6.進口高清晰、高解析度連續變倍鏡頭，可隨時變換工作倍率7.進口高精密金屬光柵，解析度為0.0005mm8.自動程控分區LED冷光源，可提供多角度照明
軟體特色
1、自動抓取測量功能(自動捕捉點、線、圓，圓弧等)將工件放置在軟體主界面中時，只需選取相應的繪圖命令，軟體智慧型精準地自動繪出工件實時影像中的線、圓等圖元，這種繪圖方法較肉眼取點更精準更快速，而且避免了人為誤差。2、基於智慧型圖像處理的高精度光學輔助對焦和測高功能：具備自動和手動對焦功能，選定目標區域後自動或手動移動Z軸，可搜尋到最清晰位置。軟體自動捕捉、判別，將人為誤差降至最低。3、地圖功能人性化的地圖導航功能可以幫助你在大工件上快速定位局部位置，縮短了操作需要的尋找時間。打開地圖可以虛擬測量或導航。4、全自動及手動CNC測量cnc編程測量分為全自動和手動模式，在全自動CNC模式下，進行大批量工件檢測時，只需要對測量過程進行一次編程即可自動進行多次全自動重複測量。對於手動工作檯採用手動CNC模式，可實現模擬CNC的自動測量功能，提高工作效率。5、陣列測量陣列測量可以對同一工件上陣列分布的部分進行自動測量，只需對陣開分布的部分進行編程並對陣開分布規則設定後即可自動進行測量。6、圖紙比對打開CAD設計圖紙，與實際影像不吻合，使用圖紙比對中的擺正功能可以將打開的圖紙與影像重合。使用擺正後的圖形，可以進行測量或做簡單比對。7、SPC統計內置SPC（統計過程控制)功能，可以在測量後讀取指定的測量數據，生成X-R、Xm-R等控制圖，並計算最大值，最小值、平均值、標準差、偏移值、Ca、Cp、Cpk等統計係數。
工作原理
二次元測量儀使用本身的硬體（CCD，目鏡，物鏡數據線）將所能捕捉到的圖像，通過數據線傳輸到電腦的數據採集卡中，之後由軟體在電腦顯示器上成像，由操作員用滑鼠在電腦上進行快速的測量。以上的工序，基本上在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備不會產生圖像滯後現象。因工件大小而議，工作檯可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。
套用範圍
廣泛套用於機械、模具、塑膠、橡膠、PCB、菲林、電子、電器、航空、汽車、鐘錶、齒輪、光學元件等行業的產品開發、設計，半成品、成品檢測，零部件測繪領域，能大幅度降低工作強度，提高工作效率。
主要用途
儀器適用於以二坐標測量為目的的一切套用領域，機械、電子、儀表、五金、塑膠等行業廣泛使用。
主要功能
可測量平面上的任何幾何尺寸，包括直徑、半徑、長度、角度、寬度、高度、深度、點到點的距離、點到線的距離、圓心距等等。l具有零件拍照功能，可以更直觀的進行比對
軟體可隨時分析測量數據
測量數據可直接導入Word,Excel中進行分析
具有自動尋邊的功能，使測量更加快速、精確
快捷鍵功能，可使操作者快速、便捷的進行測量
可保存為DXF格式，與AutoCAD軟體無縫傳輸數據
可直接在AutoCAD中編輯、使用、使測量結果處理更方便，快捷。
工作理論
二次元影像儀本身的硬體CCD以及光柵尺,通過USB及RS232數據線傳輸到電腦的數據採集卡中，將光信號轉化為電信號，之後由影像測量儀軟體在電腦顯示器上像，由操作員用滑鼠在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果電腦配置附合要求，測量軟體絕對不會產生圖像滯後現象。根據客戶工件大小的不同，工作檯面也可以選擇不同的行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。分為底光和表面光,可根據客戶的產品來進行調節控制,以達到最好的效果.
基本介紹
二次元測量儀又叫二次元量測儀，或者叫視頻測量儀和視頻測量機，是用來測量產品及模具的尺寸的，或者說是用來測量被測要素的形位公差，如位置度，同心度，直線度，輪廓度，圓度和與基準有關的尺寸等，二次元主要用於較溥產品（如彈片）及較小產品的二維檢測，或其它工件的二維投影檢測。
技術參數
主要型號：VMC250測量行程(mm)：250x150x200全機尺寸(mm)：800x500x1650儀器和立柱材料：高精度花崗石操作方式：自動
CCD：43萬像素品牌彩色CCD鏡頭：美國原裝NAVITAR全自動鏡頭放大倍率：光學放大倍率：0.7X-4.5X；影像放大倍率：28X-180X
軟體：OVMPro2.0光學尺解析度：1μm重複性：2μm測量精度：（3+L/200）μm機台承重：30kg
使用環境：電源供給：110V～220V±10%50/60HZ溫度：20±5℃濕度：45%-75%保修期：1年
基本信息
品牌：3DFAMILY型號：VMC250操作方式：自動
功能：三維測量精度：3μm軟體：OVMPro
其它型號：VMC300VMC400VMC663
