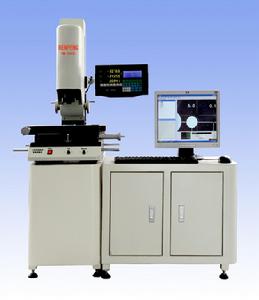

二次元影象測量儀

二次元影像測量儀簡介

隨著科技發展，對各種工件和零件的測量精度越來越高，對測量儀器的要求也是越來越苛刻， 二次元影象

測繪儀是對傳統的測量技術的飛躍性發展，是將傳統的光學投影和計算機完美結合的產物。二次元影像測量儀器是當今工業檢測與計量技術領域中的一個新名詞，它代表的是數位科技溶入工業檢測與計量，進行空間幾何運算的先進測量技術。
二次元影象測量儀（又名影象式測繪儀）是建立在CCD數位影像的基礎上，依託於計算機螢幕測量技術和空間幾何運算的強大軟體能力而產生的。計算機在安裝上專用控制與圖形測量軟體後，變成了具有軟體靈魂的測量大腦，是整個設備的主體。 它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟體模組運算，瞬間得出所要的結果；並在螢幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。這一切，在今天強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。這種能夠利用CCD數點陣圖像，通過電腦軟體運算，滿足複雜測量需要的精密儀器才是真正意義上的二次元影像測量儀。
可見，影像測量儀中計算機不光只是進行簡單影像對位和數值顯示，更重要的是具有空間幾何運算、圖形顯示、尺寸標註，CAD圖形的輸出等基本功能，這一切都依賴於在空間幾何基礎上開發出來的專用測量與控制軟體。

二次元影象測試儀的工作原理：

二次元測量儀使用本身的硬體（CCD，目鏡，物鏡數據線）將所能捕捉到的圖像，通過數據線傳輸到電腦的數據採集卡中，之後由軟體在電腦顯示器上成像，由操作員用滑鼠在電腦上進行快速的測量。以上的工序，基本上在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備不會產生圖像滯後現象。
因工件大小而議，工作檯可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。

二次元影象測試儀的基本功能:

二次元影象測試儀（又名影象式測繪儀）是建立在CCD數位影像的基礎上，依託於計算機螢幕測量技術和空間幾何運算的強大軟體能力而產生的。計算機在安裝上專用控制與圖形測量軟體後，變成了具有軟體靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟體模組運算，瞬間得出所要的結果；並在螢幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。

這一切，在今天強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。這種能夠利用CCD數點陣圖像，通過電腦軟體運算，滿足複雜測量需要的精密儀器才是真正意義上的二次元影像測量儀。可見，影像測量儀中計算機不光只是進行簡單影像對位和數值顯示，更重要的是具有空間幾何運算、圖形顯示、尺寸標註，CAD圖形的輸出等基本功能，這一切都依賴於在空間幾何基礎上開發出來的專用測量與控制軟體

分類：

影像測量儀分類：影像測量儀、二維影像測量儀、二次元、自動影像測量儀、全自動影像測量儀、二次元影像測量儀、2.5D影像測量儀、影像測繪儀等等。

隨著科技發展，對各種工件和零件的測量精度越來越高，對測量儀器的要求也是越來越苛刻，二次元影象測繪儀是對傳統的測量技術的飛躍性發展，是將傳統的光學投影和計算機完美結合的產物。“二次元影像測量儀器”是當今工業檢測與計量技術領域中的一個新名詞，它代表的是數位科技溶入工業檢測與計量，進行空間幾何運算的先進測量技術。
按其操作方式可分為自動操作和手動操作兩種類型。自動操作就是通過與影像測量儀連線的電腦的滑鼠進行控制機器的運作，從而達到精確測量物體的目標，；而手動操作則是通過多搖桿的控制，實現測量被測物體的相關數據。
