基本概述

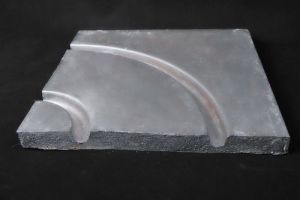

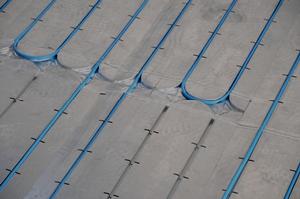

乾式地暖模組乾式地暖是一種基於乾式地暖模組內鋪設管材的一種新型地暖方式．乾式暖模組包括導熱層、隔熱層，導熱層位於隔熱層的上方，導熱層與隔熱層固接，導熱層與隔熱層上對應設有地暖盤管槽，地暖盤管槽為倒Ω形管槽。省去了管卡，也不需使用膠水覆膜固定，既不占層高又保障地板彈性和良好的舒適度。包括鋁板型、鋁膜型、蘑菇型和遠紅外型。乾式地暖模組從表面飾材分為地板型模組和地磚型模組兩類結構。
乾式地暖最大的特點是無需溫式地暖那樣回填，節省了占用空間高度。普通地暖從保溫層到地面裝飾層為10厘米左右。乾式地暖從保溫層到地面裝飾層占用層高在4厘米及以下。
主要特點

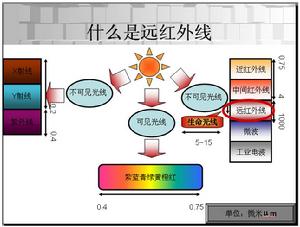

紅外線地暖1、節省空間，減輕載荷
地暖厚度僅為25毫米，比傳統地暖薄50毫米左右。節省空間，增加房間有效使用面積，無需回填，比傳統地暖輕100kg/㎡左右，重量僅為傳統地暖的1%，有效降低了建築物的負荷及建築成本。
2、設計合理，運行穩定
採用模組化設計、標準化生產預製的環保擠塑保溫成型板xps（容重≥35kg/m3），材料品質穩定可靠。加熱管線鑲入預製模組凹槽內，結構合理，受力均勻。特別是選用數十年地暖套用技術久經考驗的常規Ф16mm管材，極大方便了施工，系統安全可靠，不堵不漏，避免了因管道過細產生的水阻及水質的特殊要求，無需設定二級分水器，特製管接頭，外置循環泵及電熱膜線路連線點過多等工序工藝不合理造成的安全隱患和維修費用的增加，系統運行更安全穩定。
3、科技領先，技術成熟
預製專用地暖模板的技術工藝，在歐洲處於領先地位，是目前歐洲地板採暖的主打產品，是地暖系統高品質的象徵，已有十多年的成功套用。
4、安裝便捷，省時省力
滿足各種安裝方式的要求，實現地暖系統輕鬆而快速的安裝。現場鋪設後即可安裝地面裝飾材料，省去傳統地暖水泥回填、找平的繁瑣工序，無養護期，提高安裝質量，縮短工期，省心省力，施工現場乾淨整潔。
5、升溫迅速，經濟節能
升溫迅速均勻，即開即熱，30分鐘即可達到地面設計溫度，較傳統採暖節能30%以上，熱損失小，散熱量大，運行費用低，同時節約水泥回填費用。
6、舒適保健，安全環保
符合人體舒適度要求，自下而上，足暖頭爽，室內溫度分布均勻。可通過智慧型化管理隨時開啟，自由設定、調節理想的溫度，享受健康舒適的生活環境。
7、熱源廣泛，維修方便
集中供暖、分戶獨立供暖及家用電源均可做為供熱源。因結構合理，維修檢查特別方便，易拆裝可重複使用。
安裝說明

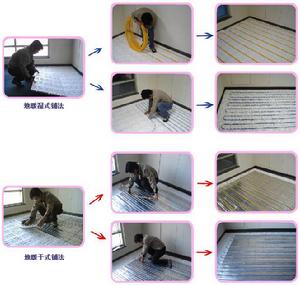

安裝示意圖乾式地暖模組安裝說明地楞型地暖模組鋪設在地板區域的地楞內，地暖區所有裝潢線管沿牆跟布置，要保持地面平整，模組兩邊留有近1.5公分的鋁板接沿，鋁板接沿塔接在地楞上方，保持區域熱量整體均衡傳導，地楞的製作規格為高3.5公分，寬度不大於5公分（可以選擇市場上通用的4*4或5*4規格地楞），地楞的空間間距為26公分；家庭乾式地暖一般採用S行布管方式。安裝程式為：
1、規劃布管方向：根據地暖布管圖，確定好整體地暖區域的進回水管道分布、各區域地暖進水和最終回水管方向，最終回水管方向要儘量靠近分水器集中分布，各區域的地暖面積要基本均衡，清理地平垃圾；
2、鋪設地暖模組：地楞型模組直接在前期溝通固定的沿地楞方向嵌入模組並平鋪，把鋁板接沿整平塔接在地楞上方，兩邊管道彎頭處小面積區域用裁紙刀截取彎頭板鋪設，在管道經過的地楞上畫線鋸槽口；免地楞模組直接在平整的水泥面上鋪設，管道彎頭兩側嵌入彎頭板，彎頭板管槽與模組管槽對接；
3、修整模組接縫和邊縫：用鋁箔膠帶將所有模組間的接縫貼上平整，如牆根有線管邊縫，則用半乾混泥砂填充與模組粉平。
4、放線嵌管：先固定分水器進水端，按照管槽方向放線嵌入地暖管，表面不需要任何固定和覆蓋物，兩邊管道彎頭處用地暖管卡直接固定在帶反射膜的襯板上，彎頭處保持適當的彎曲半徑，不得折彎地暖管，否則，將導致流水不暢甚至水堵，為保持地暖膨脹空間，彎頭處不得覆蓋。
5、注水試壓裝地板：各區域迴路管道安裝固定後，按順序注水沖洗各地暖區盤管，即可按常規試壓，試壓完畢可移交安裝地板。
免地楞型模組直接鋪設在找平的水泥地面上，模組兩邊留有近1.5公分的鋁板接沿，鋁板接沿重疊塔接在地暖模組接縫處，用少量環保膠粘接，保持區域熱量整體均衡傳導，並按上述方法放線固定管道，一般採用回行布管方式按照示意圖鋪設，管道彎頭處小面積區域現場截取鋪設彎頭管襯板，保持地暖膨脹空間不得覆蓋，試壓後直接按照正常程式安裝地板和壓條。
地磚型地暖模組直接鋪設在水泥地面上，地磚型地暖模組表面複合為反射膜，地暖模組對接鋪設後，按照需要的部管方式直接在上面部管並用專用管卡固定地暖管，試壓後鋪設地暖絲網並縱橫扎絲固定，注水沖洗試壓後即可按照正常程式安裝地磚或瓷磚。
乾式地暖模組包括地板型、地磚型、電地暖模組，地板型模組包括地楞型模組和免地楞型模組兩種規格，寬度分別為26cm和60cm，電地暖包括地磚和地板型；地板型地暖模組在安裝地板前鋪設，地磚地暖模組在安裝地磚前鋪設。
相關比較
水地暖從形式上分乾式地暖和濕式地暖。
乾式地暖也稱薄式地暖，地暖盤管卡在保溫板的卡槽里，無需回填。由於乾式地暖無回填層地暖鋪裝層要薄於濕式地暖，因此多套用於樓層較矮的房間。還有就是精裝修的房間，由於精裝修的房間室內裝飾已經做好，如果做濕式地暖超過地面較高，這樣的話室內屋門會受影響，而乾式地暖較薄，只要地面做輕微處理是不會影響室內裝修效果的。沒有鋁板層的薄型地暖（或鋁膜型乾式模板）由於無導熱層，散熱量很小，地暖會不熱，且地面溫度會不均勻。鋁板型乾式地暖因鋁板均衡導熱地板均衡散熱，地板面溫度非常均衡！地板表面具有良好的彈性腳感。
濕式地暖採用豆石水泥回填，需占10公分左右室內層高，升溫緩慢，一般需要4-6小時，因為水泥層厚保溫層薄，嚴重影響保溫層的隔熱效果，較大的熱量會樓板傳熱到樓下，所以濕式地暖的使用費較高，對南方高濕度地區不太節能。濕式地暖表面水泥層，長時間工作後，表面溫度是均衡的，但地板表面的腳感乾硬。濕式地暖適合北方整體供暖的樓盤安裝。兩種地暖的熱舒適度相差不大，不過從節能角度來講，乾式地暖要明顯優於濕式地暖。
常見問題
1、地板採暖系統的使用壽命多長？
地暖系統使用壽命主要講是埋管的使用壽命，因為地上部分可以更換，因此，地暖選管是使用壽命的關鍵。用於地暖系統的符合標準的管材，設計壽命都可達到70年，實際壽命超過都超過50年，可以認為：地暖系統基本與建築物壽命相當。
2、地板採暖系統造價如何？
地暖系統價格由地下隱蔽結構選材、控制系統的配備情況決定的。
地下隱蔽結構中的管材、保溫材料及各種輔材，選材不同價格相差很大，相同的選材，價格差別一般不會很大，過低的價格只能意味著選取了偽劣甚至不能達到基本性能要求的材料。針對不同用戶需求，地暖公司推出數種地板採暖系統套餐。
控制系統的配備取決於用戶想達到的舒適度和性價比，為達到不同的控制性能，選取的系統價格可能相差數十倍。不是沒有控制系統，就是盲目選取某一單項高端產品，使系統不匹配，達不到應獲得的控制效果。地暖公司可針對不同用戶進行量體裁衣式設計、選材、施工，滿足不同層次客戶需求。
3、地板輻射採暖的運行費用怎么樣？
地板輻射採暖的運行費用通常可以比對流供暖系統降低20%-40%。
很多文章對運行費用的對比缺乏可比性：首先房間所在樓層、房間朝向、牆體保溫狀況、玻璃窗大小及是否採用雙層中空玻璃等造成房子保溫、散熱狀況相差很大，譬如單體別墅多面牆體直接與外界接觸散熱多些，如果保溫做得不好，房間要達到同樣溫度，所需供熱量可能成倍增加。其次，每個家庭的使用習慣不同，不同家庭需要的舒適溫度相差2～5℃，也有的家庭習慣早晚兩次各半小時開窗自然通風，這些都對運行費用造成影響。地板採暖採用輻射方式供暖，供暖符合人體生理需求曲線，室內設定溫度即使比對流式採暖低2～5℃,也能使人們有相同的溫暖感覺,同時地板採暖採用低溫熱源，溫差傳熱損失大大減小，熱效率較對流供暖大大提高，這可使系統運行費用降低20～30%。如果選取、使用了控制系統得當，不僅可以提高房間舒適度，更可以使系統運行費用降低至40%以至更多。
