主蒸汽隔離閥

主蒸汽隔離閥是用於壓水堆核電廠二迴路主蒸汽系統,布置在核安全有關廠房和電氣廠房頂部,位於安全殼外,其(主蒸汽隔離閥和驅動裝置)應設計成能防止蒸汽發生器和主蒸汽隔離閥之間安全殼內某一主蒸汽管道破裂時安全殼的超壓,並限制由於蒸汽管道破裂而導致主系統的冷卻。

主蒸汽隔離閥由主蒸汽隔離閥本體、開閥壓力油迴路、關閥排油迴路和氣動油泵迴路組成。

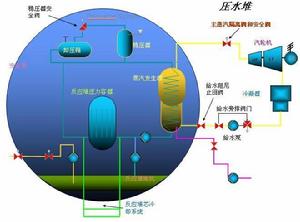

圖1.1 壓水堆內主蒸汽隔離閥位置示意圖 圖1.1 壓水堆內主蒸汽隔離閥位置示意圖

功能

(1)實施主蒸汽隔離。發生蒸汽管線破裂事故時,主蒸汽隔離保護動作快速關閉,將有效地限制不可控的蒸汽流失,減少向一迴路引入過多的正反應性,同時避免另外兩台正常蒸發 器的意外排空;如果破口發生在主蒸汽隔離閥的下游,將直接切除事故源頭;如果破口在安全殼內,也減少了向安全殼內排放的蒸汽總量,避免安全殼完整性受到破壞。

(2)作為第三道屏障——安全殼的一部分。主蒸汽管道穿越安全殼,主蒸汽隔離閥及其上游管線是安全殼的自然延伸。而蒸汽發生器的管板和傳熱管是一迴路壓力邊界,是防止放射性釋放第二道屏障。如果發生蒸發器破管,一迴路放射性將直接排放到二迴路,此時主蒸汽隔離閥關閉配合其他隔離措施,將起到防止放射性釋放第三道屏障的作用。
