詞語原意
establishties;contact;為了共同的行動,進行聯繫。
例如:土改後,他們就串聯了幾戶農民,組織了一個互助組。
電工用語
串聯連線(seriesconnection)電路中的元件或部件排列得使電流全部通過每一部件或元件而不分

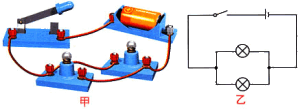

串聯電路
流的一種電路連線方式。

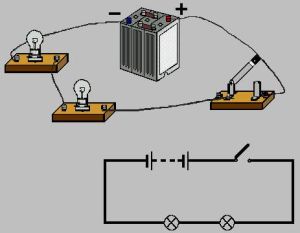

串聯電路圖
串聯是連線電路元件的基本方式之一。將電路元件(如電阻、電容、電感等)逐個順次首尾相連線。將各用電器串聯起來組成的電路叫串聯電路。串聯電路中通過各用電器的電流都相等。特點
1.串聯電路電流處處相等:I總=I1=I2=I3=……=In
2.串聯電路總電壓等於各處電壓之和:U原=U1+U2+U3+……+Un
3.串聯電阻的等效電阻等於各電阻之和:R總=R1+R2+R3+……+Rn
4.串聯電路總功率等於各功率之和:P總=P1+P2+P3+……+Pn【推導式:P1P2/(P1+P2)】
5.串聯電容器的等效電容量的倒數等於各個電容器的電容量的倒數之和:1/C總=1/C1+1/C2+……+1/Cn
6.串聯電路中,除電流處處相等以外,其餘各物理量之間均成正比(串聯電路又名分壓電路):(電流做的功指在通電相同時間內的大小)R1∶R2=U1∶U2=P1∶P2=W1∶W2=Q1∶Q2。
7.開關在任何位置控制整個電路,即其作用與所在的位置無關。電流只有一條通路,經過一盞燈的電流一定經過另一盞燈。如果熄滅一盞燈,另一盞燈一定熄滅。
8.在一個電路中,若想控制所有電路,即可使用串聯的電路。
9.串聯電路中,只要有某一處斷開,整個電路就成為斷路。即所相串聯的電子元件不能正常工作。
文革用語
又稱大串聯,革命串聯,指文化大革命期間全國各地的學生到北京,或各地互相之間交流革命經驗的活動。
從1966年9月5日起,全國大、中學校在全國範圍內“大串聯”,到全國各地點燃“革命火種”。這種數以千萬人計的乘車、吃飯、住宿都不要錢的“大串聯”,給鐵路運輸和國民經濟帶來極大的壓力,造成秩序嚴重混亂。而且,這種串聯活動使各地的文革和派系鬥爭更為激化,在社會上產生了極大的混亂。
在近年國內的歷史類正式出版物中,還曾看到“串聯”與“訪問”、“開座談會”等詞條並列出現,作為一種調查方法,用以描述1955年民盟(新中國成立後的八個民主黨派之一)對知識分子特別是高級知識分子狀況的一次調查。這說明,“串聯”作為一種活動和稱謂,很可能遠早於文革就已出現,儘管到了文革後,它的詞義、內涵發生了變化。
區別
多釜串聯反應裝置
並聯電路各支路均可獨立工作,互不影響,而串聯電路元件是逐個
順次連線,相互牽制、相互影響。如果將電路去掉一個用電器,而其它用電器均能工作,這個電路就是並聯,否則就是串聯。
串聯電路只有一個電流路徑,而並聯電路則有多個電流路徑。
串聯電路的特點:串聯電路中通過各個用電器的電流相等。
並聯電路的特點:並聯電路中各個支路的電壓相等。
串聯分壓,並聯分流。
原理:在串聯電路中,各電阻上的電流相等,各電阻兩端的電壓之和等於電路總電壓。可知每個電阻上的電壓小於電路總電壓,故串聯電阻分壓。
在並聯電路中,各電阻兩端的電壓相等,各電阻上的電流之和等於總電流(幹路電流)。可知每個電阻上的電流小於總電流(幹路電流),故並聯電阻分流。
普通定義
串聯就是兩個原件的頭尾相連,接入電路通過的電流是一樣,電壓是不一樣的有一個分壓。在邏輯電路這叫“與”的關係。
並聯釋義
並聯
1、把電路中的元件並列地接到電路中的兩點間,電路中的電流分為幾個分支,分別流經幾個元件的連線方式叫並聯。
即若干二端電路元件共同跨接在一對節點之間的連線方式。這樣連成的總體稱為並聯組合。其特點是:
①組合中的元件具有相同的電壓;
②流入組合端點的電流等於流過幾個元件的電流之和;
③線性時不變電阻元件並聯時,並聯組合等效於一個電阻元件,其電導等於各並聯電阻的電導之和,稱為並聯組合的等效電導,其倒數稱為等效電阻;
④幾個初始條件為零的線性時不變電容元件並聯時的等效電容為;
⑤幾個初始條件為零的線性時不變電感元件並聯時的等效電為;
⑥正弦穩態下,幾個複數導納的並聯組合的等效導納為,式中Yk是並聯組合中第k個導納。
開關
由兩個以上開關串聯在一起,會形成邏輯與電路。假設連線電源於這電路的兩端,則只有當所有開關都閉合時,電流才會流通。
