簡介
具有串聯諧振式負載的逆變電路。生產中用以構成靜止式中頻加熱電源。串聯逆變電路有兩個特點：①直流電源為電壓源，逆變入端並聯大電容 Cd,因而入端電壓 ud平穩連續（見電壓型逆變電路）;②負載是處於低端失諧的串聯諧振電路，呈容性，故可採用負載換流方式（見負載換流式逆變電路）。因此，串聯逆變電路又稱負載換流式電壓型逆變電路。
串聯逆變電路工作原理

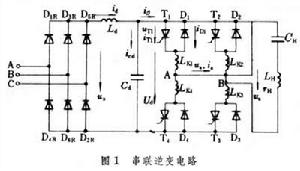

圖1中 LH代表含有加熱工件的感應線圈。為了提高負載端功率因數，用負載補償電容CH與LH相串聯，組成串聯諧振式負載電路。其固有諧振角頻率可近似表示為
由串聯諧振電路分析可知，若外加電源的角頻率ω＝ω0，電路處於諧振狀態並呈純阻性；若ω〈ω0,則電路因處於低端失諧而呈容性。

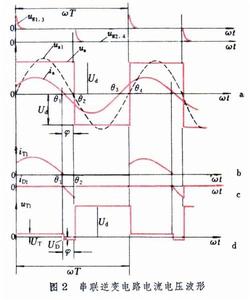

圖中逆變主電路採用橋式結構，橋中每一導電臂由普通晶閘管及反並聯二極體組成。當T1T3（或D1D3）導通而T2T4（或D2D4）阻斷時,逆變輸出電壓ua=Ud；當T2T4（或D2D4）導通而T1T3（或D1D3）阻斷時，ua=-Ud。當橋對角線開關元件（T或D）輪番通斷時，u0為交變方波，其幅值為Ud，重複頻率則取決於T1～T4的門極控制脈衝，uа波形如圖2a。
串聯逆變電路當門極脈衝ug的重複角頻率ω〈ω0時，正弦負載電流iа超前於負載電壓uа 的基波分量 ua1一個角度φ。因此在圖2b中當ωt=θ1時，iа=0，ug2、4＝0，uа=Ud，因此T2和T4不能導通,而是D1和D3相繼導通，D1的正嚮導通壓降Ug作為 T1的反壓。當φ＞ωtq（tq為晶閘管關斷時間）時，T1便可靠關斷，T1和D1中電流iT1和iD1 波形如圖2c。
串聯逆變電路的直流電源可以用不控整流電路實現，因而主電路較為簡單。為了調節逆變輸出功率和實現故障保護,在並聯逆變電路中必須採用可控整流電路,而在串聯逆變電路中上述兩種功能均可用其他方法實現，因而可採用不控整流電路。
套用領域和並聯逆變電路一樣，串聯逆變電路可用以構成靜止式中頻加熱電源。它具有主電路簡單、起動性能好的優點，但負載適應性較差，故只適用於負載變化不大但又需要頻繁起動的場合。
