中距離讀卡器

中距離讀卡器

中距離讀卡器,通過LF低頻段電波空中向電子標籤傳輸能量,激活電子標籤,與電子標籤空中互動數據,達到讀寫電子標籤的目的。對外通過RS485、乙太網、韋根等通訊接口進行數據交換。工作於低頻LF頻段的RFID讀寫器設備,頻率一般在125KHz 頻段。

LF(低頻)系統通過電感偶合的方式來傳輸能量,電子標籤一般是無源方式,讀寫距離小於1m。成本相對較低。

中距離一體機廣泛套用於RFID套用系統,包括動物跟監管、馬拉松賽跑、車場管理、工具識別、倉儲物料管理等,RFID標籤閱讀器是物聯網基礎設施之一。

在車場管理中,H3智在通行管理系統通過中距離閱讀器閱讀電子標籤判別車輛身份,車主免於開窗取卡,適合於建立無人值守車道,可以有效管理固定車輛、月卡車輛等,也可以通過電子錢包方式,自動扣停車費。

簡介

中距離讀卡器,就是通過RFID技術,在相對較近的距離實現電子標籤的讀寫功能。無線射頻識別技術(Radio Frequency Idenfication,簡稱:RFID)是一種非接觸式的自動識別技術,其基本原理是利用射頻信號和空間耦合(電感或電磁耦合)或雷達反射的傳輸特性,實現對被識別物體的自動識別。

RFID讀寫器 (RFID閱讀器)通過天線與RFID電子標籤進行無線通信,可以實現對標籤識別碼和記憶體數據的讀出或寫入操作。典型的RFID讀寫器包含有RFID射頻模組(傳送器和接收器)、控制單元以及閱讀器天線。

射頻識別系統中,電子標籤又稱為射頻標籤、應答器、數據載體;讀寫器又稱為讀出裝置,掃描器、通訊器、讀取器(取決於電子標籤是否可以無線改寫數據)。電子標籤與閱讀器之間通過耦合元件實現射頻信號的空間(無接觸)耦合、在耦合通道內,根據時序關係,實現的傳遞、數據的交換。

性能參數

•讀卡距離:0.8~1.0米,數據接收小於100ms

•輸出格式:RS485/W26/RS232

•工作電源:DC12V~15V,工作電流100mA

•工作溫度:-20℃~+60℃

•工作頻率:125KHZ,開機自檢功能

•外型尺寸:240×240×35mm

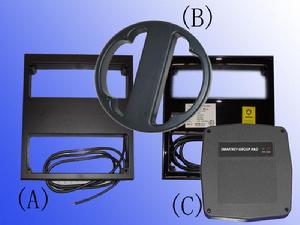

•形狀:日字型或圓型兩種中距離讀卡器

中距離讀卡器 中距離讀卡器

優勢

RFID讀寫器作為套用系統中必不可少的一部分,其選型正確與否將關係到客戶項目能否順利實施和實施成本;在讀寫器選用方面最好經過嚴密的流程才能保證項目的成功。

需要關注讀寫器設備的頻率範圍,看其是否滿足項目使用地的頻率規範;

了解讀寫器的最大發射功率和配套選型的天線是否輻射超標;

看讀寫器具備的天線連線埠數量,根據套用是否需要多接口的讀寫器;

通訊接口是否滿足項目的需求;

了解讀距和防碰撞指標,讀距指標要明確什麼天線和標籤下測試的;防碰撞要明確什麼標籤在什麼排列方式下多長時間內全部讀完;

一個RFID套用系統除了和讀寫器有關外,還和標籤、天線、被貼標物品材質、被貼標物品運動速度、周圍環境等相關,在確定設備前最好能模擬現場情況進行測試和驗證,確保產品真是能滿足套用需求;

模擬情況下連續測試設備的穩定性,確保能長時間的穩定工作。

看看開發資料是否符合系統開發需求,最好支持你所使用的系統,最好還有相關例程,如果不支持,到時候開發時間會很長,甚至開發不下去。

1.

需要關注讀寫器設備的頻率範圍,看其是否滿足項目使用地的頻率規範;

2.

了解讀寫器的最大發射功率和配套選型的天線是否輻射超標;

3.

看讀寫器具備的天線連線埠數量,根據套用是否需要多接口的讀寫器;

4.

通訊接口是否滿足項目的需求;

5.

了解讀距和防碰撞指標,讀距指標要明確什麼天線和標籤下測試的;防碰撞要明確什麼標籤在什麼排列方式下多長時間內全部讀完;

6.

一個RFID套用系統除了和讀寫器有關外,還和標籤、天線、被貼標物品材質、被貼標物品運動速度、周圍環境等相關,在確定設備前最好能模擬現場情況進行測試和驗證,確保產品真是能滿足套用需求;

7.

模擬情況下連續測試設備的穩定性,確保能長時間的穩定工作。

8.

看看開發資料是否符合系統開發需求,最好支持你所使用的系統,最好還有相關例程,如果不支持,到時候開發時間會很長,甚至開發不下去。

主要套用領域

物流和供應管理、生產製造和裝配 、航空行李處理、郵件/快運包裹處理 、文檔追蹤/圖書館管理、動物身份標識 、運動計時、門禁控制/電子門票 、車場管理自動收費、一卡通、倉儲中塑膠托盤、周轉筐中等。

行業標準

ISO/IEC 24791-1 體系架構:給出軟體體系的總體框架和各部分標準的基本定位。它將體系架構分成三大類:數據平面、控制平面和管理平面。數據平面側重於數據的傳輸與處理,控制平面側重於運行過程中對讀寫器中空中接口協定參數的配置,管理平面側重於運行狀態的監視、和設備管理。三個平面的劃分可以使得軟體架構體系的描述得以簡化,每一個平面包含的功能將減少,在複雜協定的描述中經常採用這種方法。每個平面包含數據管理、設備管理、套用接口、設備接口和數據安全五個方面的部分內容。已經給出標準草案。

ISO/IEC 24791-2 數據管理:主要功能包括讀、寫、採集、過濾、分組、事件通告、事件訂閱等功能。另外支持ISO/IEC 15962 提供的接口,也支持其它標準的標籤數據格式。該標準位於數據平面,已經給出標準草案。

ISO/IEC 24791-3 設備管理:類似於EPCglobal讀寫器管理協定,能夠支持設備的運行參數設定、讀寫器運行性能監視和故障診斷。性能監視包括歷史運行數據收集和統計等功能。故障診斷包括故障的檢測和診斷等功能。該標準位於管理平面,正在制定過程中,還沒有公布草案。

ISO/IEC 24791-4 套用接口:位於最高層,提供讀、寫功能的調用格式和互動流程。據估計類似於ISO/IEC 15961套用接口,但是肯定還需要擴展和調整。該標準位於數據平面,正在制定中,還沒有看到草案。

ISO/IEC 24791-5 設備接口:類似於EPCglobal LLRP低層讀寫器協定,它為客戶控制和協調讀寫器的空中接口協定參數提供通用接口規範,它與空中接口協定相關。該標準位於控制平面,正在制定中,還沒有看到草案。

ISO/IEC 24791-6 數據安全:正在制定中,沒有見到草案。

ISO/IEC 24729-實施指南[7],它是正在制定過程中標準,包含以下三個部分:

ISO/IEC 24729-1 RFID使能標籤標識與包裝;

ISO/IEC 24729-2 RFID可回收標籤;

ISO/IEC 24729-3 RFID讀寫器/天線安裝。

應該注意的是以上RFID系列標準中包含大量專利,如ISO/IEC 18000系列中列出 部分專利,其實還有很多專利並沒有在標準中列出來。
