【操作流程】
操作流程分為進入停車場和離開停車場。
1、車輛進入停車場準備進入停車場的車輛在進入入口通道時，已進入地面車輛檢測器範圍的車輛系統中文顯示及語音同 時提示“請讀卡或取卡”，在司機按鍵取卡或讀卡前， 如為停車場內部月保、年保或長期車輛，車主持有效的月保 、年保或長期卡讀卡，讀卡時系統自動核對卡資料，如卡有效，車輛系統中文顯示及語音同時提示“歡迎入場”，此 時攔車道閘自動打開，並有語音一直提示“閘機開啟，請注意通行”，當地面車輛檢測器檢測車輛通過後，攔車道自 動並閉，並有語音提示“閘機關閉，請注意通行”，系統在讀卡的同時電腦將記錄車輛進入時間及車輛圖像，以備車 輛出停車場時對比核對，此時車輛可選擇停放在地下車庫或停車場內外圍車輛停放點，如要停放到地下車庫，剛須持 已入停車場卡針對已授權車庫再次讀卡進入。如為臨時來訪車輛，保全發卡讀卡時，車輛系統中文顯示及語音同時提 示“歡迎入場”，此時攔車道閘自動打開，並有語音一直提示“閘機開啟，請注意通行”，當地面車輛檢測器檢測車 輛通過後，攔車道自動並閉，並有語音提示“閘機關閉，請注意通行”，系統在讀卡的同時電腦將記錄車輛進入時間 及車輛圖像，以備車輛出酒店時對比核對。
2、車輛出停車場準備出停車場的車輛在進入出口通道時，當車輛進入地面車輛檢測器範圍時，車輛系統中文顯示及語音 同時提示“請讀卡”，當月保、年保、長期車輛出停車場時，先在地下車庫出口系統上讀卡出地下車庫，然後到停車 場大門再次讀卡，車輛系統中文顯示及語音同時提示“一路順風”，此時攔車道閘自動打開，並有語音一直提示“閘 機開啟，請注意通行”，當地面車輛檢測器檢測車輛通過後，攔車道自動並閉，並有語音提示“閘機關閉，請注意通 行”，當讀臨時卡（臨時來訪卡）或將卡交給收費員讀卡時，車輛系統中文顯示及語音同時提示“請交費***元”， 此時收費員核對車輛圖像,如圖像一至並收到停車費用後,收費員電腦確認放行,車輛系統中文顯示及語音同時提示“ 一路順風”，此時攔車道閘自動打開，並有語音一直提示“閘機開啟，請注意通行”，當地面車輛檢測器檢測車輛通 過後，攔車道自動並閉，並有語音提示“閘機關閉，請注意通行”，系統在讀卡的同時電腦將記錄車輛進入時間及車 輛圖像，以備管理員查對。
【安裝展示圖】

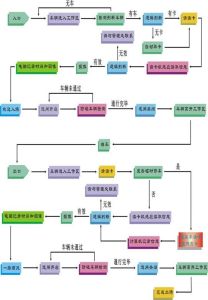

流程圖 【管理中心】
系統管理中心為車輛管理系統的核心，又稱為系統大腦，負責進出車輛管理系統的所有數據交換、存儲，卡片授權，系統功能設定，各種報表的查詢、列印等任務。
管理中心與各一進一出系統由區域網路組成，通訊距離如在100米以內，採用超五類網線組網，如通訊距離在100米以上，採用光纖組網，管理中心安裝車輛管理系統後台管理軟體。
管理中心由數據伺服器、管理電腦、卡片發行授權器、HUB集線器、UPS後配電源組成。
數據伺服器要求配置：硬碟160G以上，雙核CPU，記憶體2G，安裝XP系統操作平台，用於數據交換、數據存儲、系統功能設定；
管理電腦要求配置：硬碟80G以上，雙核CPU，記憶體512M以上，安裝XP系統操作平台，用於卡片授權，報表查詢、列印；
卡片發行授權器：採用我司BLM215型號讀寫器，此讀寫器為RS232通訊方式，連線在管理電腦用來卡片授權；HUB集線器：採用D-Plink8口網路集線器，用於系統各電腦聯網；
UPS後配電源：採用山特500W後配電源，停電電腦供電時間為5~15分鐘，用於突發停電時系統數據備份。
【系統工作站】
系統工作站為車輛管理系統的核心，又稱為系統運作心臟，負責本地一進一出車輛管理系統的所有數據收集、視頻圖片採集、進出車輛圖像對比、臨時車輛收費、臨時車輛確認放行、收費交接班等任務。
系統工作站與管理中心由區域網路組成，通訊距離如在100米以內，採用超五類網線組網，如通訊距離在100米以上，採用光纖組網，系統工作站安裝車輛管理系統前、後台管理軟體。
系統工作站由工作站電腦、臨時卡收費器、UPS後配電源、RS485通訊卡、視頻卡、多串口卡、道閘手動按鈕或遙控按鈕等組成。
工作站電腦要求配置：硬碟80G以上，雙核CPU，記憶體1G以上，安裝XP系統操作平台，用於收費員交接班、車輛進出數據採集、臨時車輛收費、車輛進出圖像對比、負責PC機與硬體設備通訊等任務；
臨時卡收費器：採用我司BLM215型號讀寫器，此讀寫器為RS232通訊方式，連線在管理電腦用來
臨時車輛讀卡計費、收費員上下班打卡；
UPS後配電源：採用山特500W後配電源，停電電腦供電時間為5~15分鐘，用於突發停電時系統數據備份。
RS485通訊卡：為電腦與系統硬體設備通訊用，將系統硬體RS485方式轉換為電腦串口RS232方式，用來上傳下達數據信 息
視頻卡：採用銘視四路實時硬解壓視頻卡，插在電腦主機板上，為視頻採集用；
1、PCI匯流排，兼容Windows即插即用(PNP)，支持一機多卡；
2、顯示畫面流暢不間斷，每秒可達30幀；
3、顯示解析度可達640x480、24位真彩；
4、影像視窗大小隨意調整，可全螢幕顯示；
5、動態捕捉影像以靜態圖像方式存檔，提供BMP，JPG，PCX，GIF，TIF，TGA等多種存檔格式；
6、提供動態AVI影像捕獲，捕獲存檔影像大小隨意選擇；
7、可連續動態捕捉影像以靜態圖像方式自動存檔，提供照片瀏覽和電子相冊等功能；
8、符合ITUH.324視訊會議標準，完全兼容流行的視訊會議軟體(如：NetMeeting、VDOPhone、I-Phone、CU- Seeme等)，畫質清晰，性能穩定；多串口卡：目前我司系統共需用RS232串口2路，因辦公電腦多為集成主機板 ，只有一個串口，為解決電腦串口單一而配置的2路RS232串口卡；道閘手動按鈕或遙控按鈕：為直接控制道 閘開關的手動裝置，主要用來處理緊急情況下沒有卡片的車輛進去。出、入口設備功能描述車輛管理系統為 嚴格的進出循環管理系統，也就是說必須有進，才能出，系統絕對的原則制，主要是保證車輛安全、杜絕財 務漏洞而設立的系統；負責車輛進入信息的提取及存儲。系統共分為入口管理設備與出口管理設備。
【入口管理設備】
由入口讀寫機箱（含：入口讀卡器、入口LED顯示屏、入口語音、自動出卡機、對講分機、入口PLC控制器、入口跟車提示、A3鋼箱體）、入口道閘（紅綠燈、微波防砸、語音提示）、數字車輛檢測器、攝像機、聚光燈等組成。出口管理設備由出口讀寫機箱（含：出口讀卡器、出口LED顯示屏、出口語音、對講分機、出口PLC控制器、出口跟車提示、A3鋼箱體）、出口道閘（紅綠燈、微波防砸、語音提示）、數字車輛檢測器、攝像機、聚光燈等組成。
①讀卡器
主要結構特點：包括解碼核心、通信單元、天線及電源等；
主要技術參數 1、環境溫度：-25℃--+50℃；
2、相對濕度：小於95％；
3、電源：+9V；
4、最大讀卡距離：8cm；
5、通訊接口：RS485；
6、傳輸速度：
9.6K波特率；
7、讀卡速度：≦0.2秒。
8、尺寸：長150MM×寬120MM
主要功能特點
1、通用型IC卡讀卡模組，能讀市面上的大多數IC卡；
2、讀卡距離為5~10CM；
② LED顯示屏
主要結構特點：主要包括高亮LED點陣板和控制電路板
主要技術參數 1、環境溫度：-25℃--+50℃；
2、相對濕度：小於95％；
3、電源：交流12V；
4、每屏顯示5個漢字，可以左右、上下移動；
5、支持內定文字及下傳文字；
6、採用高亮度二極體，在陽光下清晰可見.
主要功能特點 1、平時顯示公司名、電話、顯示時間；
2、車來時顯示“請讀卡或取卡”；
3、讀卡後顯示“歡迎入場或一路順風”；
4、讀卡錯誤時顯示錯誤原因.
③語音提示
主要結構特點：主要包括語音板和功放電路板
主要技術參數 1、環境溫度：-25℃--+50℃；
2、相對濕度：小於95％；
3、電源：交流12V；
4、支持LED中文顯示內容語音；
5、聲音大小可通過功放板調整.
主要功能特點 1、車來時提示“請讀卡或取卡”；
2、讀卡後提示“歡迎入場或一路順風”；
3、讀卡錯誤時提示錯誤原因.
④自動出卡機
主要結構特點：主要包括出卡機盒、防水出卡嘴、卡蓋板和控制電路板
主要技術參數 1、最大卡片容量為150張，加長型卡槽可達250張；
2、高度：24cm寬：10cm前後長：32cm；
3、連線主控板的出卡信號和地感信號；
4、有驅動電機和感測器；
5、具有RS-485通訊接口；
6、電源：24DC/48W；
主要功能特點：1、有車才能取卡，且為一車取一卡；
2、出卡時自動讀卡；
3、缺卡自動報警.
⑤PLC控制器
主要結構特點：主要包括微電腦核心、FALSH存儲單元、時鐘單元、RS485通信模組、出卡機控制部分、收卡機控制部分、語音部分、LED控制部分、輸出控制部分等
主要技術參數 1、環境溫度：-25℃--+50℃；
2、相對濕度：小於95％；
3、尺寸：長270MM×寬170MM；
4、電源：12V和5V雙電源；
5、可接入標準RS485讀頭；
6、傳輸速度：9.6K波特率；
7、通信接口：RS485；
8、採用ARM8技術；
9、脫機存儲容量：20000~30000條；
主要功能特點 1、具有可實時控制管理功能；
2、直接控制開閘功能；
3、數字車輛檢測器控制功能；
4、語音友好提示功能；
5、LED中文狀態顯示功能；
6、脫機時可對臨時卡進行收費。
⑦讀卡控制箱體
主要結構特點 1、主要包括箱體、箱門、有機玻璃面板、設備固定PVC板。可裝讀卡模組、主控板、地感信號 處理模組、顯示模組、天線、語音提示、LED顯示屏、對講、電源等；中文顯示屏採用露天 超高亮LED發光管，白天顯示明了；
2、豪華、高檔、時尚、人性化，安裝簡便，更換部件方便，放卡、收卡方便，實用性強，堅固 耐用；
3、色彩鮮明的防雨式進口汽車烤漆設計，長期使用不易生鏽，適應全天候場所。
主要技術參數 1、環境溫度：-25℃--+50℃；
2、相對濕度：小於95％；
3、尺寸：長490×寬350×1300MM；
4、材質：玻璃鋼烤漆；
⑧出、入口智慧型道閘
主要結構特點：主要包括機箱、機械傳動、減速部分、驅動部分、道閘主控板、手動按鈕及搖控按鈕等
主要技術參數 1、環境溫度：-25℃---+70℃；
2、相對濕度：小於95％；
3、連線主控板的出卡信號和地感信號；
4、電源：220VAC±10%300W50HZ；
5、尺寸：379（長）x270（寬）x1000（高）MM；
6、重量：90KG；
7、桿：八角形鋁材貼斜紋反光膜；
8、有驅動電機和感測器；
9、主機板電源：直流5V/50W；
主要功能特點 1、變速四連桿驅動閘桿起落；
2、閘桿起落角度等於90º；
3、防止人為抬桿；
4、開閘綠燈提示放行，關閘紅燈提示禁止通行（可增加功能）；
5、主機板採用單片機處理各種信號，可加裝遙控、地感、微波防砸裝置及防砸回彈裝置及語音提示
6、可接報警、紅外輸入裝置；
7、具有開閘記數功能；
8、可增加開、關閘語音溫馨提示。
⑨數字車輛檢測器
主要結構特點：主要包括檢測部分、信號處理部分、信號輸出部分、電源部分等
主要技術參數 1、環境溫度：-25℃--+50℃；
2、相對濕度：小於95％；
3、控制器尺寸：長100MM×寬55MM；
4、線圈：5圈（RVV1.0），1.8米×0.8米菱形；
5、饋線雙絞接入控制器距離：小於3米；
6、槽寬3mm深50mm；
7、地感的寬度中心線必須在閘桿的下方
8、電源：24DC/48W；
主要功能特點 1、信號處理裝置可輸出“有車信號電平”“車輛離開脈衝電平”；
2、具有防當機，雙重自動喚醒功能；
3、具有車車通過檢測落閘功能；
4、具有有車檢測防砸車功能；
5、具有檢測車輛聚光燈閃燈功能；
6、具有控制一車取一卡功能；
⑩攝像機
主要結構特點：主要包括自動光圈鏡頭、攝像機、護罩支架、電源部分等
主要技術參數 1、圖像CCD：1/3″sonyCCD；
2、制式：PALorNTSCSTANDARD；
3、像素：PAL∶771（H）*492（V）NTSC∶753（H）*582（V）線數；
4、垂直頻率：NTSC∶15.750kHz.—PAL∶15.625kHz掃描方式；
5、掃描方式：2∶1Interace同步系統；
6、線素：480TV視頻輸出；
7、最低照度：彩0.1Lux/黑0Lux；
8、信噪比：Betterthan46dB（AGGOFF）鏡頭；
9、電子快門：UpTO1/10，000sec.（Linear）Auto；
10、鏡頭及接口方式：標準配置3.6mmF2.0，從2.9mm到12mm可選；
11、視頻輸出：1.0Vp—pat75Ω；
12、電源/功率：DC12V（±10%）135mA；
13、貯存溫度：—30℃to＋60℃。
主要功能特點
1、具有圖像抓拍功能；2、具有視頻監視功能；3、具有通道實時錄像功能；4、具有車牌自動識別功能；
⑾ 閃光燈
主要結構特點：新一代LED高倍閃光燈，廣泛用於城市交通的電子警察拍照、卡口車輛牌照拍照、高速公路收費站車輛牌照拍照等套用下提供拍照光源；主要由LED燈、控制板、外殼、電源組成。
主要技術參數 1、電源：220V電源頻率：50Hz；
2、功率：20W；
3、光源：高光強LED；
4、光色：白；
5、閃光時間：<10ms；
6、光斑：大於2.5*2.5平方米（15米）；
7、工作環境：-20℃~+85℃；
主要功能特點 1、光源採用大功率LED，光強度大；
2、閃光穿透性高，有利於能見度低的情況下進行拍照；
3、解光性好，閃光時不影響駕駛員正常駕駛；
4、產品設計符合IP65標準，適應外界惡劣環境；
5、設計壽命長。
