2. 加溫固化迅速，可根據不同施工要求靈活掌控固化速度：溫度越高固化速度越快，反之亦然：300度可幾十秒鐘固化，25度8個小時固化。
3. 施工性能好：可用輥塗、網塗、刷塗、噴塗、滴塗、淋塗等方法進行施膠。
4. 膠層強韌，耐衝擊性好：可承受5mm深度的球體沖坑試驗。

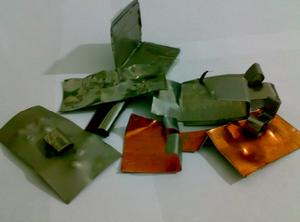

5. 對惰性金屬粘接強度高：對不鏽鋼、銅等金屬粘接的剪下強度和剝離強度極高，對不鏽鋼箔的剝離強度可達3000g/mm.
6. 粘接對象廣泛: 可用於玻璃、陶瓷、鐵、鋼、鋁合金等金屬、木材、紙板、皮革、玉器、石器及硬質塑膠、硫化硬橡膠等的粘接。
7. 無毒，低刺激性，使用安全，耐水性好。
8. 膠層透明：混合後的膠液雖然為半透明狀，但施工膠層達到一定的薄度後顯得透明，因此可以用於需要透明無痕粘接的場合。
9. 絕緣性能好，可廣泛用於電氣電子行業。
10. 可做表面上色或絕緣塗層等。
1．清潔：被粘表面務需保證清潔無油污，最好用丙酮、汽油除去油污，必要時可用砂紙打磨，再清洗確信表面乾燥後待接，但新鮮斷面不必處理。
2．配膠：取TE-2720之A、B組分按A:B=100：40的比例拌膠混合均勻。
3．施膠方法：輥塗、網塗、刷塗、噴塗、滴塗、淋塗等方法均可（浸塗淋塗噴入需要加入稀釋劑）
4．固定：接頭用固緊，至膠凝固，常溫（25℃）固化24小時後，便可進入下道工序。
5．固化：常溫需約3天固化，完全固化約7天。可加熱促進固化：300度50秒鐘，200度5分鐘，150度10分鐘，120度20分鐘，80度3個小時，25度8個小時。
注意事項：
1. 對於金屬薄（箔）板類複合：可採用在高溫下短時間加熱，再室溫放置後續固化。例如，可在120-150℃/10分鐘初固化，再室溫放置數天。為了促進固化，並有利於塗膠，金屬板可預熱至80℃。
2.可以丙酮等作為稀釋劑，但加入稀釋劑的如果用於粘合，則需要待稀釋劑會發後在貼上另一塊被粘物。
3.根據需要，可以考慮混合膠後採用真空進行排泡處理。
4.使用時儘量避免膠液接觸皮膚，若已接觸，請用紙或碎布擦淨，用溫水和肥皂洗手。
