三維地震勘探

三維地震勘探

三維地震勘察是一項集物理學、數學、盤算機學為一體的綜合性利用技巧,其利用目的是為了使地下目的的圖像更加清楚、地位猜測更準確。三維地震勘察是從二維地動勘察慢慢成長起來的,是地球物理勘察中最重要的方式,也是當前全球石油、天然氣、煤炭等地下自然礦產的重要勘察技巧。已開發國家20世紀70年代開始使用三維地震技術。

簡介

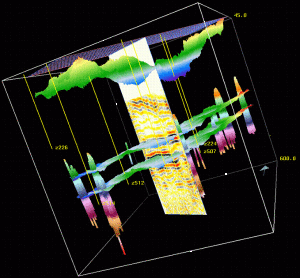

三維地震勘探效果三維地震勘探效果圖

三維地震勘探技術是一項集物理學數學計算機學為一體的綜合性套用技術,其套用目的是為了使地下目標的圖像更加清晰、位置預測更加可靠。三維地震勘探技術是從二維地震勘探逐步發展起來的,是地球物理勘探中最重要的方法,也是當前全球石油、天然氣、煤炭等地下天然礦產的主要勘探技術。

技術原理

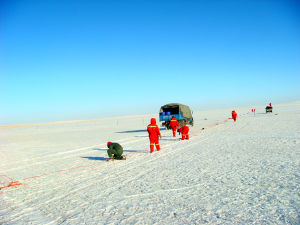

內蒙古西烏珠穆沁旗五間房煤田三維地震勘探野外施工項目內蒙古西烏珠穆沁旗五間房煤田三維地震勘探野外施工項目
野外地震數據資料採集包括測量、鑽淺井孔埋炸藥(在使用炸藥震源時)、埋檢波器、布置電纜線至儀器車幾道工序。測量的任務是定好測線及爆炸點和接收點的位置。鑽井的任務是準備好可埋下炸藥的淺井。埋炸藥就是向井中放入炸藥,以在爆炸後產生出地震波。地震波遇岩層界面反射回來被檢波器接收並傳到儀器車,儀器車將檢波器傳來的信號記錄下來,這就獲得了用以研究地下油氣埋藏情況的地震記錄。

內地震數據處理是把採集到的地震信息磁帶上的大量數據輸入專用電子計算機,按不同要求用一系列功能不同的程式進行處理運算,把數據進行歸類編排,突出有效的,除去無效和干擾的,最後把經過各種處理的數據進行疊加和偏移,最終得到一份份地震剖面或三維數據體檔案。

地震資料解釋是把經過處理的地震信息變成地質成果的過程,包括運用波動理論和地質知識,綜合地質、鑽井、測井等各項資料,作出構造解釋、地層解釋、岩性和烴類檢測解釋及綜合解釋,繪出有關成果圖件,對工作區域作出含油氣評價,提出鑽探井位置等。

三維地震勘探是根據人工激發地震波在地下岩層中的傳播路線和時間、探測地下岩層界面的埋藏深度和形狀,認識地下地質構造進而尋找油氣藏的技術,與醫院使用的B超、彩超和CT技術類似。

三維地震勘探技術促進了計算機硬、軟體的發展,還催生了層序地層學、地震地層學等新的邊緣學科,這些新的油氣勘探理論對複雜油氣藏的勘探起到了很好的指導作用。

與二維地震勘探比較

二維、三維地震勘探二維、三維地震勘探
二維地震勘探方法是在地面上布置一條條的測線,沿各條測線進行地震勘探施工,採集地下地層反射回地面的地震波信息,然後經過電子計算機處理得出一張張地震剖面圖。經過地質解釋的地震剖面圖就像從地面向下切了一刀,在二維空間(長度和深度方向)上顯示地下的地質構造情況。同時幾十條相交的二維測線共同使用,即可編制出地下某地質時期沉積前地表的起伏情況。如果發現哪些地方可能儲有油氣,則可確定其為油氣鑽探井位

三維地震勘探的理論與工作流程和二維地震勘探大體相似。三維地震勘探主要由野外地震數據資料採集、室內地震數據處理、地震資料解釋3個步驟組成,這是一項系統工程,甚至每個步驟就是一個系統,因為這3個步驟既相互獨立,又相互影響,而且每一步驟均需要最先進的計算機硬體和軟體的支撐。

與二維地震勘探相比,三維地震勘探不僅能獲得一張張地震剖面圖,還能獲得一個三維空間上的數據體。三維數據體的信息點的密度可達12.5米×12.5米(即在12.5米×12.5米的面積內便採集一個數據),而二維測線信息點的密度一般最高為1千米×1千米。由於三維地震勘探獲得信息量豐富,地震剖面解析度高,地下的古河流、古湖泊、古高山、古喀斯特地貌、斷層等均可直接或間接反映出來。地質勘探人員利用高品質的三維地震資料找油找氣,中國發現的渤海灣南堡大油田、四川普光大氣田、塔里木盆地塔中Ⅰ號大氣田等,全要歸功於高精度的三維地震勘探技術。

與二維地震勘探相比,三維地震勘探不僅能獲得一張張地震剖面圖,還能獲得一個三維空間上的數據體。三維數據體的信息點的密度可達12.5米×12.5米(即在12.5米×12.5米的面積內便採集一個數據),而二維測線信息點的密度一般最高為1千米×1千米。由於三維地震勘探獲得信息量豐富,地震剖面解析度高,地下的古河流、古湖泊、古高山、古喀斯特地貌、斷層等均可直接或間接反映出來。地質勘探人員利用高品質的三維地震資料找油找氣,中國近期發現的渤海灣南堡大油田、四川普光大氣田、塔里木盆地塔中Ⅰ號大氣田等,全要歸功於高精度的三維地震勘探技術。

發展方向

三維地震勘探技術今後的發展方向主要包括3方面:

一是發展萬道地震採集技術。採用萬道地震儀(測線在30000道以上)和數字檢波器進行單點激發、單點接收、大動態範圍、多記錄道數、多分量地震、全方位信息、小面元格線、高覆蓋次數的特高精度三維地震採集技術。

二是發展數據處理和數據存儲技術。為提高處理精度,必須發展海量機群並行處理和海量存儲技術。海量機群並行處理技術是指PC-CLUSTER(針對大型資料庫及大負荷運算量的集群計算機)的節點要多,同時發展相關的靜校正處理、組合處理、疊前時間偏移、疊前深度偏移、全三維各向異性等處理技術,以提高地下成像精度和儲層描述精度及含油氣分析精度。海量存儲技術指發展大容量的磁碟和自動帶庫,以滿足大數據量的存儲需求。

三是進行高精度精細地震解釋。隨著微機性能的提高、成本的降低以及可視化解釋軟體的發展,三維可視化解釋技術的發展趨向是微機群,即用於解釋的微機群將以兩種形式存在:一種是集成並行機群,用於大數據量的計算和三維可視化分析;另一種是分散式機群,人手一台,通過網路連線,用於精細解釋研究。

勘探毀壞民房

2012年12月中旬石油勘探造成甘肅省慶陽市鎮原縣平泉鎮的部分農民房屋被毀壞。鎮原縣位於甘肅省東北部。造成當地村莊民房受損的主要原因是中石化所屬企業在當地開展三維地震探油。據姚川村黨支部書記成等國介紹,僅姚川村因石油勘探導致窯洞出現裂縫的就有340多戶人家,還有64口水井斷水。 自2012年12月發生石油勘探導致村民房屋裂損事故以來,政府相關部門及企業施工單位並未及時解決問題、消除矛盾,反而相互推諉扯皮。這不僅影響了村民生活,甚至引發了民眾與中石化施工企業之間的衝突。 甘肅省有關方面已通知中石化華北分公司甘陝指揮部,暫停勘探作業,待協調確定更為科學的施工方案、妥善處理好與當地民眾關係後再行勘探。
