主要功能及特點

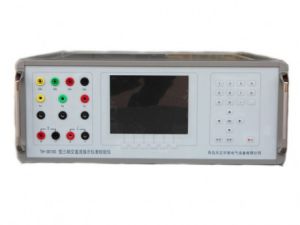

2．1三相交直流指示儀表校驗裝置可半自動或手動檢驗電力系統中各種工頻電錶（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變數等。2．2電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。
2.3功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恆流源，電壓功放為恆壓源。由於重量輕，本裝置更適合於現場校驗使用。
2．4 設有RS-232接口。通過上位機軟體（選件），由計算機控制本裝置可進行自動或手動檢驗，並對結果進行處理和管理。
2．5設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。
主要技術指標
3．1交流電壓量程50V、100V、200V、400V、800V 最大輸出容量 20VA；3．2交流電流量程0.5A、1A、2.5A、5A、10A、20A最大輸出容量 20VA；
3．3交流電壓、電流調節範圍0～120%FS（800V量程0～105%FS），調節細度5×10-5；
3．4工頻交流電壓、電流、有功功率準確度0.05%FS；
3．5無功功率準確度0.1%FS；
3．6電流對同名相電壓的相位準確度0.050；
3．7頻 率調節範圍45～65HZ，調節細度0.001HZ，調定值準確度5×10-5；
3．8相 位調節範圍0～359.990，調節細度0.010；
3．9交流電壓、電流輸出波形失真度≤0.3%；
3．10交流電壓、電流及功率輸出穩定度 ≤0.01%FS/60s；
3．11諧波2～31次，幅度0～20%，各次諧波相位細度0.010•N（N為諧波次數）；
3．12直流電壓量程75mV、75V、150V、300V、500V、1000V最大輸出容量20W；
3．13直流電流量程 0.5A、1A、2.5A、5A、10A、20A最大輸出容量20W；
3．14直流電壓、電流調節範圍0～120%FS（1000V量程0～105%FS），調節細度5×10-5；
3．15直流電壓、電流輸出穩定度 ≤0.01%FS/60s（峰－峰值）；
3．16直流電壓調定值準確度 0.05%FS；
3．17直流電流調定值準確度 0.05%FS；
3．18直流75mV輸出（負載≥5Ω）準確度0.1%FS；
3．19工作電源 單相220V±10%， 50HZ±5%；
3．20使用環境 溫度200C±100C， 相對濕度≤85%RH；
3．21體積重量約460×430×185mm3， 20kg（豪華型機箱24kg）。
概 述
1.1 主要特點
□ 簡潔明了的中文界面，操作簡單方便；
□ 可外接標準的PC/AT鍵盤；
□ 豐富的量程,適應更多的指示儀表校驗;
□ 可儲存200個檢表記錄,數據管理功能可直接瀏覽記錄數據;
□ 接線圖顯示,保證接線簡單正確;
1.2 技術參數
□ 交流電壓量程範圍：3V~1000V(單相)、57.7V~660V(三相)，調節細度0.01%RG。
□ 交流電流範圍：2mA~30A(單相)、200mA~30A(三相)，調節細度0.01%RG。
□ 頻率範圍：40~70Hz，調節細度0.002Hz
□ 相位範圍：0~360°，調節細度0.01°
□ 直流電壓量程範圍：100mV~1000V，調節細度0.01%RG
□ 直流電流量程範圍：2mA~30A，調節細度0.01%RG
1.3 檢表類型支持
□ 3相3線有功表
□ 3相3線無功表
□ 3相4線有功表
□ 3相4線無功表
□ 單相有功表
□ 交流電壓表
□ 直流電壓表
□ 交流電流表
□ 直流電流表
□ 75mV表
□ 工頻頻率表
□ 單相功率因數表
□ 三相功率因數表
□ 相位表
□ 單相同步表
□ 三相同步表
