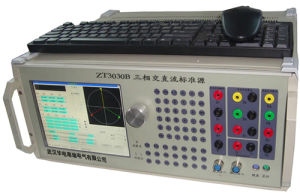

三相交直流標準源

三相交直流標準源

調節細度:0.001%RG 準確度:0.05%RG 1.5

三相交直流標準源介紹

三相交直流標準源是根據國家電力行業相關標準及國家質檢總局儀器儀表檢定相關規程,系統分析當前國內外電測技術的研究水準,結合市場現狀而推出的又一款高端標準源信號產品,它的問世將為我國儀器儀表產品提供更加有力的保障進並將推動我國儀器儀表產品再上一個新的台階。

三相交直流標準源三相交直流標準源

三相交直流標準源技術參數

1.1 交流電壓輸出
量限:380V、220V、100V、57.735V 調節範圍:(0-120)%RG RG為量限,下同
調節細度:0.001%RG 準確度:0.05%RG 穩定度:≤0.005%/2min
失真度:≤0.05%(非容性負載); 輸出負載: 每相20VA/25VA/30VA(可選) 負載調整率:0.02%
1.2 交流電流輸出
量限: 20A、5A、1A、0.2A 調節範圍: (0~120)%RG? ? RG為量限,下同;
調節細度: 0.001%RG 準確度: 0.05%RG 穩定度:≤0.005%/2min
失真度: ≤0.05%(非容性負載) 輸出負載: 每相20VA/25VA/30VA(可選) 負載調整率: 0.02%
1.3 功率輸出
準確度: 0.05%RG 穩定度:0.005%RG/2min
1.4 相位
調節範圍: 0°~359.999° 解析度: 0.001° 準確度: 0.02°
1.5 功率因數
調節範圍: -1~0~+1 解析度: 0.00001 準確度: 0.05%RG
1.6 頻率
調節範圍: 40Hz~70Hz; 解析度: 0.0001Hz 準確度: 0.005Hz
1.7 電壓電流諧波設定
諧波次數: 2~50次 總諧波含量: 0~40.00% 諧波相位: 0°~359.999°
諧波設定準確度: (10%±0.1%)RD,RD為設定的諧波含量
諧波設定準確度:(10%±0.1%)RD,RD為設定的諧波含量
1.8 直流電壓輸出
量限: (1000V、600V、300V)、150V、75V、10V、1V、200mV、75mV括弧中為可選量限,其中1V、200mV、75mV應採用四線輸出方式 調節範圍:(0~120)%RGRG為量限,下同; 調節細度: 0.001%RG
準確度: 0.05%RG 穩定度: ≤0.005%/2min 紋波含量: ≤1%
輸出負載: 1000V: 1.5mA 600V: 2.5mA 300V: 5mA 150V~1V: 15mA 200mV~75mV: 100mA
負載調整率: 0.02%
1.9 直流電流輸出
量限: (20A)、5A、1A、200mA、100mA、20mA、10mA、1mA、(100uA、 10uA)括弧中為可選量限
調節範圍: (0~120)%RGRG為量限,下同 調節細度:0.001%RG 準確度: 0.05%RG
穩定度: ≤0.005%/2min 紋波含量: ≤1% 輸出負載: 20A: 最大壓降1.2V
5A: 最大壓降5V 1A:最大壓降15V 200mA~1mA: 最大壓降40V 100uA、10uA: 最大壓降20V
負載調整率: 0.02%
11 .10環境條件
工作溫度: 0℃~40℃ 相對濕度: ≤85% 儲存條件: -30℃~60℃
1.11工作電源  AC220V±15%
1.12 外觀尺寸及重量
外觀尺寸: 3U: 440mm X 132mm X 436mm 非標4U: 440mm X 177mm X 370mm
重量: 3U: 15Kg (交流標準源) 非標4U: 19.5Kg(交、直流標準源)

三相交直流標準源特性

1、國內首創將系統、測試和信號產生集成在一個模組上,產品集成度高,故障率低,體積小,重量輕,回響速度快,效率高,可靠性高,功能強,輸出功率大,標準源輸出。
2、輸出交直流電壓、電流、相位和功率均為高精度、高穩定度標準源,軟體校準。各項輸出均採用動態負載自動調整技術,降低了負載調整率。
3、採用高速交流採樣、高速數位訊號處理器(DSP)、複雜可程式邏輯陣列(CPLD)、大功率集成功放、嵌入式計算機系統設計而成,將系統、測試和信號高度集成,體積小,重量輕,,可靠性極高,功能性極強, 4、可廣泛用於檢測各種數字儀表、指示儀表、電能表、互感器、數字測控裝置、變送器、交流採樣裝置、負控終端、用電管理終端、集中器、無功補償控制器及其他電子產品的各項指標。
5、可軟體校準輸出電壓、電流、相位和功率,各項輸出均採用動態負載自動調整技術,降低了負載調整率。 6、交直流標準源輸出頻率可以0.0001Hz細度任意調節。三相電壓之間、三相電流之間、各相電壓和電流之間可以0.001°細度任意移相。
7、可輸出2~50次標準調製諧波,可進行單次或任意多次諧波疊加輸出。
8、採用高清晰大螢幕TFT真彩LCD界面顯示,滑鼠,鍵盤及面板按鍵操作簡單人性化設計、全拼漢字輸入系統,備有多種通信接口,通信協定開放,用戶可自行編程控制儀器進行二次開發。

三相交直流標準源使用注意事項

1、電壓、電流正在輸出時請不要關機,特別是當高電壓、大電流正在輸出時,請先通過軟體關閉源輸出,然後 再關閉儀器電源。
2、電壓輸出不得短路,電流輸出不得開路;操作者啟動輸出電壓、電流源之前應保證正確的外部連線,連 線部 分不能裸露,暫時離開時請關閉源輸出
3、在本設備與其它設備在線上通訊前應斷開所有設備電源,然後再連線通信線。帶電連線可能會對設備造成損壞。
4、輸出端子不能作為輸入用途,
5、使用本設備時,請務必保證設備接地良好,否則指標可能會受影響
6、在測量或校驗前, 最好將設備預熱30分鐘
