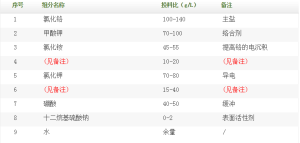

常見組分
主鹽：採用鉻鹽，可以氯化鉻，鹼式硫酸鉻、甲酸鉻及氟化鉻等。
絡合劑：多採用有機酸鹽，如甲酸鹽、乙酸鹽、丁二酸鹽、酒石酸鹽、檸檬酸鹽、乙醇酸鹽等。
導電鹽：導電鹽是由鹼金屬和鹽酸及硫酸之類的強酸鹽構成，常用的有鈉離子、鉀離子等。
抑制劑：其作用是抑制鍍液中六價鉻的產生。
緩衝劑：為了保持鍍液的PH值穩定，硼酸是優良的緩衝劑，其他還有磷酸鹽、檸檬酸鹽。
光亮劑：可提高鍍層的光澤性，常用為丙三醇。
表面活性劑：可降低鍍液表面張力，更好地潤濕鍍件表面，從而避免麻孔狀的鍍層，促使鍍層光澤均勻一致。
常見問題
1.分析用到哪些儀器設備
在分析的過程中一般常用的大型儀器設備有：核磁（NMR）,氣質聯用（GCMS）,質譜（MS）,紅外（FTIR）,X螢光分析儀（XRF），液質聯用（LCMS），熱重分析（TGA）等。
2.三價鉻鍍液發生沉澱是什麼原因
鍍液的pH值偏高；鍍液的密度太大；鍍液中的穩定劑含量不當；鍍液中主鹽的含量太高等。因為當鍍液pH>3時，往往會導致鍍液中的三價鉻出現沉澱。
3.高電流密度區漏鍍和鍍層色澤暗、絨毛狀條紋
出現這種故障的原因是鍍液中鐵含量過低或過高。當三價鉻電鍍鉻液中沒有鐵離子時，在高電流密度區會出現漏鍍的現象，需要將三價鉻鍍液的鐵含量控制在50mg/L～100mg/L範圍內。
