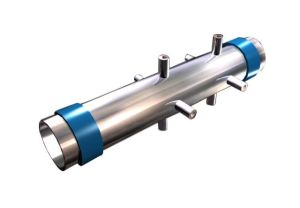

長徑噴嘴

長徑噴嘴

長徑噴嘴,科技產品,主要用於電力行業高壓或高溫高壓場合,主蒸汽、主給水或減溫水均採用此典型設計,它具有量程比寬、耐衝擊、壓力損失小、使用壽命長、測量範圍大、測量精度等特點。

概述
長徑噴嘴主要用於電力行業高壓或高溫高壓場合,主蒸汽、主給水或減溫水均採用此典型設計,它具有量程比寬、耐衝擊、壓力損失小、使用壽命長、測量範圍大、測量精度等特點。長徑噴嘴按國標GB/T2624-93進行設計製造,按JJG640-94進行檢定。無需實流標定。
適用範圍
1、公稱直徑:50mm≤DN≤630mm
2、公稱壓力:PN≤32MPa
3、孔徑比:0.2≤β≤0.8
4、雷諾數範圍:10000≤ReD≤1×10 5、精度:0.5級,1級
結構形式
長徑噴嘴由入口收縮部分A、圓筒形喉部B和下游端平面C組成,其取壓方式採用D-D/2取壓。
長徑噴嘴有兩種形式:高比值噴嘴0.25≤β≤0.8
低比值噴嘴0.25≤β≤0.5
當β值介於0.25和0.5之間時,可採用任意一種結構形式的長徑噴嘴,具體結構形式見下圖
江蘇金鼎自動化儀表有限公司專業生產長徑噴嘴
