概念
一路視頻光端機通過一芯光纖傳輸1路視頻信號,1路RS485反向控制數據,可以選配多路音頻信號,以及乙太網、電話、開關量等接口。
產品使用了先進的高速光纖通信技術、數字視頻技術和數據通信技術，並採用高可靠性的大規模專用積體電路和表面貼裝工藝，是當前使
用於遠程高解析度實時視頻監控的最先進的傳輸產品之一。本產品現場開通時支持即插即用，不需要進行任何光電調整；現場接線方便；
具有電源、光路和數據環路指示；可選獨立桌面式安裝和模組式機架密集安裝兩種結構形式。
單路視頻光端機有：單路正向視頻光端機和單路正向視頻+單路反向數據光端機。
適用範圍：智慧型交通監控系統（ ITS） ；安防系統 ；校園網 工業監控（電力、化工、鋼鐵、石油、鐵路、水利等） ；軍事監控（倉庫、守衛、保密等等） ；電視台節目傳輸系統

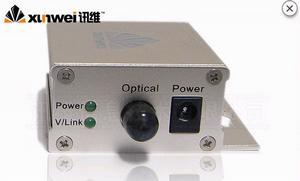

產品標準：接口兼容EIA的RS232、RS485、RS422標準、乙太網相關標準、光纖接口標準、音頻接口標準、視頻接口標準一路視頻光端機圖片
HPN單路視頻光端機光端機常見故障及其解決方法
一、沒有視頻信號1、檢查各設備是否供電正常。
2、檢查接收端對應通道視頻指示燈是否點亮，
A：若指示燈點亮(燈亮證明此時該通道已有視頻信號輸出)。則檢查接收端到監視器或DVR等終端設備間的視頻電纜是否連線好，視頻接口連線是否鬆動或有虛焊等情況。
B：接收端視頻指示燈不亮，檢查前端對應通道視頻指示燈是否點亮。(建議對光接收機重新上電以保證視頻信號的同步性) a：燈亮(燈亮表示攝像機採集的視頻信號已送入光端機前端)，檢查光纜是否連通，光端機以及光纜終端盒的光接口是否鬆動。建議重新插拔一次光纖接口(如尾纖頭太髒建議先用棉花酒精清洗待乾後再插入)。 b ：燈不亮，檢查攝像機是否工作正常，及攝像機到前端發射機的視頻電纜是否連線可靠。視頻接口是否鬆動或有虛焊等情況。 若以上方法不能排除故障且有同型號的設備時，可以採用替換檢查法(要求設備具有互換性)，即將光纖接到另一端工作正常的接收機或更換遠端的發射機可以準確地判斷故障設備。
此種情況多是由於光纖鏈路衰減過大或前端視頻線纜過長受交流電磁干擾所致。
1、檢查尾纖是否有彎折過度的地方(特別是多模傳輸的時候應儘量讓尾纖舒展開切勿過度彎折)。
2、檢測光口和終端盒法蘭盤連線處是否連線可靠法蘭磁芯是否破損等。
3、光口和尾纖是否過髒套用酒精和棉花清潔待乾後再插入。
4鋪設線路時視頻傳輸線纜儘量選用禁止性好傳輸質量較好的75-5電纜且應儘量避開交流線路以及其他容易引起電磁干擾的物體。
檢查光端機數據信號指示燈是否正確。
1、對照產品手冊數據連線埠定義檢查數據線是否連線正確且牢固可靠。特別是控制線的正負極有沒有接反。檢查控制設備(計算機,鍵盤或DVR等)所發出的控制數據信號格式是否和光端機所支持的數據格式一致(數據通信格式詳細介紹見本手冊**頁),波特率是否超過光端機所支持的範圍(0-100Kbps)。
2、對照產品手冊數據連線埠定義檢查數據線是否連線正確且牢固可靠。特別是控制線的正負極是否接反。
1、光端機的光路問題： 安防監控工程中，光纜大多數都由用戶自行敷設，一般為G652單模光纖。由於系統覆蓋範圍一般都不大，用標配(≤20KM)設備光鏈路損耗都很富裕，因此，光端機對光路損耗沒有過高的要求，但是用戶常會遇到無圖像、圖像跳動、圖像質量差等問題，這時多數問題都出在光路兩端的尾纖、跳線或適配器上，而極少與主幹光路有關。常見的問題有：1、光纖活動連線器插入不正確;2、光纖活動連線器纖芯(陶瓷管)被污染。解決辦法是：1、重新插入活動連線器或調換光纖跳線;2、用99.9%無水乙醇擦拭插頭，插座纖芯;3、用萬用表檢查攝像機視頻纜，判斷有無視頻信號。
2、光端機的數據接口： 為適應安防監控的需要，系統各種設備(矩陣，硬錄，解碼器)都提供RS-485方式的數據接口，此格式的數據接口的優點是傳輸距離長，負載能力強，並能組成四線全雙工通信匯流排，線上任何兩台設備都能實現雙向通信，而四線RS-422匯流排則只能實現主、從機之間的雙向通信，從機之間則不能。它的缺點是有一個使能端，呈三態形式，給通信帶來不穩定甚至“卡死”現象。如果出現不能通信(失控)，應從以下幾方面查找原因：
a.檢測有無控制信號用萬用表交流10V檔測控制器(矩陣、硬錄等)輸出RS-485口，看其有無控制信號輸出。
b.判斷光端機RS-485接口是否正常，若UA-B電壓為零則視為不正常。 雲台亂轉不能控，這種現象是兩個原因造成：a)RS-485連線埠A+，B-接反;b)系統阻抗嚴重不匹配。
3、光端機的開關量: 開關量信號是TTL電平的脈衝串，它能控制警燈、警鈴、繼電器等工作，開關量接口的負載能力以所控制的電流大小來衡量，如EW系列光端機的開關量負載能力為≤1.5A。
a.EW系列光端機開關量接口支持常開按鈕，但是如下圖接法時，則常開、常閉形式均支持：
b.開關量接口不能直接並聯使用，如有需要只能通過分配電路接入。
c.有些客戶用RS-485匯流排傳輸開關量，根據我們的實踐經驗證明，這種方式不可取，常會出現工作一段時間(如3~4天)即當機現象。開關量轉RS-485的轉換器製作有缺陷可能是問題所在。
4、光端機的瞬態干擾的危害及應對措施
a.瞬態干擾的產生：瞬態干擾產生於大型感性負載，如電機、變壓器、繼電器等設備的開關轉換，以及雷電的發生過程中，它往往以靜電感應的方式入侵光端機。
b.瞬態干擾的危害：由於它干擾頻率高、持續時間短、干擾幅度大(成百上千伏)、它可以燒壞光端機的RS-485接口晶片、主晶片等關鍵部位，卻不留痕跡，尤其是夏季雷雨季節，這種破壞力影響很大，使用戶、商家和廠家都十分傷腦筋。
c.應對措施：儘管光端機製造商採用了各種保護手段，如旁路法(自恢復二極體)、吸收法(雙向抑制二極體等)、隔離法(光耦隔離)，但是仍不能完全消除瞬態干擾造成的破壞，RS-485接口損壞頻繁，給用戶和廠家都造成很大的壓力。
