2002年11月中旬,Intel刷新了其晶片組和處理器的發展藍圖,決定在2003年第二季度正式發布875P、865G、865P/PE等一系列晶片組,以取代目前主流的845系列晶片組。目前Intel所宣稱新晶片組Springdale PE已被正式命名為i865PE,可以支持800MHz FSB、DDR400、雙通道模式、超執行緒等一系列新標準讓人目不暇接。

i865 2002年11月中旬,Intel刷新了其晶片組和處理器的發展藍圖,決定在2003年第二季度正式發布875P、865G、865P/PE等一系列晶片組,以取代目前主流的845系列晶片組。目前Intel所宣稱新晶片組Springdale PE已被正式命名為i865PE,可以支持800MHz FSB、DDR400、雙通道模式、超執行緒等一系列新標準讓人目不暇接。

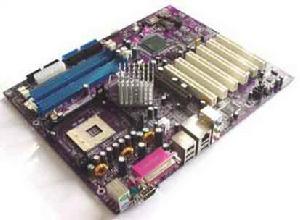

從主機板的外觀來看,i865主機板是紫色PCB,但是與以往的主機板設計稍有不同,Springdale北橋晶片的封裝採用了45度角,可能是因為北橋晶片針腳的定義和以往的主機板不同的緣故;另外,記憶體插槽也採用了2對,這也是支持雙通道DDR模式的一大特點。
i865主機板採用Springdale PE(865PE)+ICH5 82801EB晶片組,支持Intel Socket478 P4/Celeron處理器,包括Northwood以及未來的Prescott核心;支持的FSB前端匯流排和系統頻率分別為:400/100MHz、533/133MHz、800/200MHz,並且支持Intel在未來處理器中將全面使用的HT(超執行緒)技術。
i865主機板可以支持最高4GB容量的雙通道DDR400記憶體。隨著P4處理器全面轉向533MHz FSB之後,DDR記憶體已經開始不能滿足P4處理器對於記憶體頻寬的需求了。533MHz FSB的P4處理器至少需要有4.2Gb/s的記憶體頻寬與之配合才能充分發揮其性能,而目前最快的DDR400記憶體也僅能夠提供3.2Gb/s的記憶體頻寬。隨著Intel宣布將推出800MHz FSB P4處理器,對記憶體頻寬的要求更增加到6.4GB/s。通過對雙通道DDR記憶體技術的支持,可以使得記憶體頻寬成倍增加,它通過兩條記憶體並行運做以獲得雙倍頻寬。兩個64位記憶體控制器,可以提供128位記憶體匯流排所達到的頻寬。即採用雙通道技術只需成對使用普通DDR266記憶體就可以達到4.2GB/s的頻寬,正好滿足當前533MHz FSB P4系統匯流排所需要的頻寬,大大緩解了記憶體頻寬的頸瓶問題。隨著Intel即將發布800MHz FSB處理器,使用雙通道DDR400可以獲得6.4GB/s的頻寬,可以充分滿足800MHz FSB CPU的需求,是發揮新一代P4處理器的完美搭檔
主機板南橋採用82801EB,即ICH5晶片,它提供了8個USB2.0的支持,兩個Serial-ATA(串列ATA)硬碟匯流排控制器,最高傳輸率1.2G bits/s(150Mbytes/sec),並支持兩個ATA100/66/33 IDE硬碟接口。Serial ATA(串列ATA)是為了多種套用目的而開發出來的,它使用點對點數據傳輸處理方式,只需要2組傳輸通道,一組負責傳送,一組負責接收,與傳統的並行ATA設備相比,Serial ATA(串列ATA)它的傳輸速度快、接口簡單、套用方便、兼容並行ATA軟體,同時有利機箱內部散熱。
此外i865主機板在擴展接口方面也非常完備,提供6個PCI、1個AGP 8X插槽,在背板部分提供4個USB2.0接口,並可通過插針擴展至8個;集成WINBOND(W83637HF)硬體監控晶片;集成CMI9739A晶片,支持6聲道音頻和光纖輸入SPDIF;集成RTL8101L網路晶片,提供10/100自適應網卡功能;集成VIA VT6307晶片,支持IEEE1394火線接口;通過專用跳線提供核心電壓調整功能,從0.8375V到1.6V的範圍內,以每0.0125V為單位遞增。精英L4ISPEA主機板使用4層PCB板,在電源供應部分採用VRM10規格設計,通過此設計除了能夠提供更穩定以及更精確的電壓輸出,同時也符合英特爾即將推出的新一代處理器。
