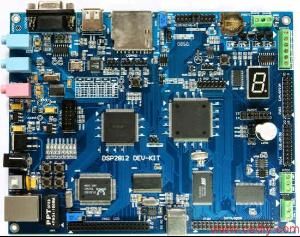

dsp2812

dsp2812

DSP2812是TI公司新推出的功能強大的TMS320F2812的32位定點DSP,是TMS320LF2407A的升級版本,最大的特點是速度比TMS320LF2407A有了質的飛躍,從最高40M躍升到TMS320F2812的150M,處理數據位數也從16位定點躍升到32位定點。最大的亮點是其擁有EVA、EVB事件管理器和配套的12位16通道的AD數據採集,使其對電機控制得心應手。再加上豐富的外設接口,如CAN、SCI等,在工控領域占有不少份額。

特點

TMS320F2812是基於代碼兼容的C28x核心的新型高性能32位定點數位訊號處理器,其代碼與F24x/LF240x系列DSP代碼及部分功能相兼容,C28x核心的指令執行周期達到了6.67ns,最高運行頻率可以達到150MHz,保證了控制系統有足夠的運算能力。此外,F2812集成有許多外設,提供了整套的片上系統,從降低了系統成本,實現更簡單、高效的控制。其片上外設主要包括2×8路12位ADC(最快80ns轉換時間),2路SCI,1路SPI,1路McBSP,1路eCAN接口等,並帶有兩個事件管理模組(EVA、EVB),分別包括6路PWM/CMP,2路QEP,3路CAP,2路16位定時器(或TxPWM/TxCMP)。另外,該器件還有3個獨立的32位CPU定時器,以及多達56個獨立編程的GPIO引腳。由此可見,F2812在具備數位訊號處理器卓越的數據處理能力的同時,又具有適於控制的片內外設及接口,可廣泛套用於各種高性能的系統控制中。F2812不同於F24xx系列DSP,它採用統一編址方式。晶片內部有18K的SARAM,包括MO、M1、L0、L1、H0共5個存儲塊。各存儲塊保持獨立,可以在同一機器周期對不同的RAM塊進行訪問,從而減少流水線時延。而且F2812內部有128K字的FLASH,地址空間3D8000h~3F7FFFh,適用於低功耗、高性能的控制系統。此外F2812提供了外部存儲器擴展接口(XINTF),方便進行系統擴展,其定址空間可以達到1MB。F2812有多種上電引導方式可供選擇,可以通過設定GPIOF4、GPIOF12、GPIOF3、GPIOF2的不同狀態進行DSP上電時的程式引導控制。
