主要用途和適用範圍
本工具機用於在黑色金屬及其它材料上鑽,擴,鉸直徑25mm以內的孔，一次銑削寬度63mm以下的端面，寬度

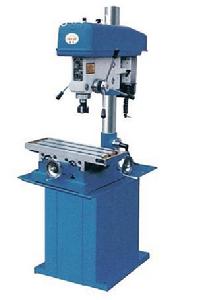

ZX7025台式銑鑽床工作原理
工具機的主傳動路線為:電動機及電機輪-中間輪-主軸輪及花鍵-主軸.用1400r/min電動機為動力源,通過改變三角膠帶在皮帶輪上的位置,可獲得12種轉速.
主軸時給機構分為兩種形式.直接進給形式:由裝在齒輪軸上的進給手柄帶動主軸進給,齒輪軸每轉過一周主軸進給88mm.微動進給形式:由微動進給手輪帶動蝸輪,通過錐面離合器帶動齒輪軸旋轉,使主軸進給,微動進給手輪每轉一周主軸進給2.5mm.
工作檯進給由手輪帶動絲槓轉動而獲得,手輪每轉一周工作檯移動2.5mm.
工具機的電氣系統由一個電動機,一個電源開關及連線電纜組成.由電源開關控制開啟或停止,用戶供電電壓應與電動機的要求一致.拖動電動機為交流50HZ,750W,1400r/min電動機
技術參數
| 項目 | 參數 |
| 鑽孔最大直徑（鋼件45#） | 25mm |
| 端銑最大寬度 | 63mm |
| 立銑最大能力 | 13mm |
| 主軸最大行程 | 90mm |
| 主軸端部錐度 | MT.3(莫氏3號） |
| 主軸轉速（r/min)(12種，配1400r/min電動機 | 100，170，200，250，280，360，600，700，950，1290，1590，2150 |
| 主軸端部到工作檯面最大距離 | 380mm |
| 主軸端部至立柱表面距離 | 202mm |
| 工作檯面尺寸（長*寬） | 585*190mm |
| 工作檯行程（縱向*橫向） | 370*145mm |
| 電動機功率 | 750W |
| 外形尺寸（長*寬*高） | 88*90*93mm |
| 淨重 | 220kg |
