產品簡介
執行標準：JB/DQ2588-90本裝置系一體式回收裝置，有抽真空系統與壓縮系統、淨化系統、存儲系統及冷凝系統。SF6氣體回收淨化充氣裝置是用於SF6氣體絕緣電器設備的製造廠，使用運行科研等部門，對各種電器設備進行抽真空，對電器設備充入SF6氣體，並從使用或試驗的電器中回收SF6氣體，同時進行淨化處理壓縮貯存到貯罐。回收裝置適用於各種電壓等級的SF6電器及GIS組合電器等。
該裝置按照電力部DL/T662－1999《六氟化硫氣體回收裝置技術條件》標準，參考了世界著名品牌的產品，並採用最新國家專利技術研製開發的回收裝置，裝置由回收系統、充氣系統、抽真空系統、淨化系統、貯存系統組成，具有如下主要功能：
●對裝置本機以及電器設備、貯罐、抽真空和真空度的測量
●對電器設備中的氣體進行回收
●對回收和回充的SF6氣體進行乾燥、淨化處理
●對SF6電器進行充氣
●對電器中SF6氣體進行壓縮液態貯存

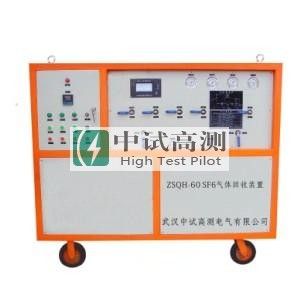

ZSQH-60 SF6氣體回收裝置產品特點
●採用國外公司先進原理及技術，設計先進，功能齊全，結構合理，操作簡潔明了。●壓縮系統引進國外壓縮技術的半封閉壓縮機，該機性能穩定使用壽命比以往大大延長。
●抽真空系統採用雙級旋片式真空泵，真空速率快，系統中設有防止返回油裝置。
●淨化系統採用美國尼爾公司原理過濾器，過濾器採用雙級內置式電加熱及內裝高效吸咐劑，淨化效果更顯著（無需頻繁更換吸附劑）
●裝置電氣系統三相電源自動確認、調整
●裝置控制系統最新專利技術的SF6專用儀表和閥門，同類產品儀表球閥更可靠。
●貯存系統按用戶要求配置貯液罐。
●設備採用風冷移動式，可在無外部水源情況下使用。
產品參數
形式：移動式、風冷式工作原理
●使用壓縮機高壓冷凝液化SF6氣體。
●熱交換器輔助氣體回收和回充
●充氣時經緩衝－氣體充入
主要性能及技術參數
●裝置極限真空度≤133Pa（特別要求可≤5Pa）
●裝置抽真空速率55m³/h
●裝置充氣初壓力＜133Pa（用戶要求自定）
●裝置充氣終壓力≤0.8MPa
●裝置充氣速率＞6m³／h
●裝置回收初壓力≤0.8MPa
●裝置回收終壓力＜1KPa（標準為≤0.05MP或更高級≤10×133Pa）
●裝置回收壓縮機速率14.7m³／h
●裝置年泄漏率＜1%
●裝置貯罐最高設計壓力4.0MPa（特別需求可定製）
●貯罐容積200L(200Kg)
●貯存方式：常溫液態
●噪聲≤75dB聲壓級
●乾燥過濾再生方式：真空再生加熱活化處理
●電源：交流三相380V±10%、50Hz
●裝置總功率＜XXKW
●裝置重量：400kg
●經一次回收後氣體濕度為80PPM（50kg為一次處理）
●油份控制：＜8PPM，塵埃控制：粒徑＜1UM（微米）
●裝置連續無故障運行＞1000小時，累積無故障運行＞5000小時
