ZJ型渣漿泵

ZJ型渣漿泵 ZJ型渣漿泵簡介

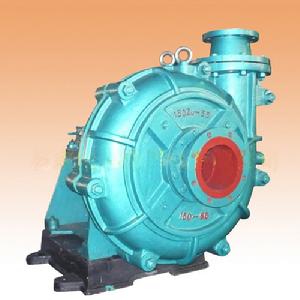

ZJ型泵
ZJ型泵為單級單吸離心式渣漿泵,泵體採用內外雙金屬結構,泵殼為垂直中開式出水口可按45°間隔旋轉八個不同的位置。本產品高效、節能、使用壽命長、重量輕,結構合理,運行可靠,維修方便,適用於電力、冶金、煤炭、建材等行業,處理介質為含有固體顆粒的磨蝕性或腐蝕性漿體,姑爺混合濃度灰漿為45%,礦漿為60%,介質溫度≤60°C,該型泵可以多級串級使用。
泵體泵蓋及過流部件:該系列泵為臥式、垂直中形式、雙泵殼結構渣漿泵。泵體和泵蓋帶有可更換的金屬內襯,內襯材質為高鉻耐磨合金材料,內襯可一直用到磨穿為止,延長維修周期,降低運行成本。泵的出口方向可按8個角度旋轉安裝。
軸承組件:泵的軸承組件採用圓筒式結構,便於調整葉輪與前護板的間隙,維修時可整體拆出。軸承採用油脂潤滑。
軸封(密封):泵的軸封型式有填料密封、付葉輪密封、 機械密封。
傳動方式:有V型三角帶傳動、彈性聯軸傳動、齒輪減速箱傳動、液力偶合器傳動、變頻驅動裝置、可控矽調速等。其中V型三角帶傳動有 CL、CV、CR、ZL、ZV、ZR傳動。
整體性能:泵的性能範圍寬、汽蝕性能好、效率高。可採用多級串聯技術,以滿足遠距離輸送。過流部件有多種金屬可供選用,並且增加深度。 採用多種速度和多種變型方式,使得泵在最佳工礦下運行。使用壽命長,運行效益高,能滿足多類惡劣的輸送條件。

型號說明:

國內 ZJ型渣漿泵 等同於 國內的EZJ型。實際上是同一種產品的兩個不同叫法。

產品特點:

隨著雜質泵技術的發展和完善,我公司結合用戶反饋經驗,利用現代流體力學的理論、現代機械理論、電腦軟體設計技術;我公司推出了Ezj系列渣漿泵,該系列渣漿泵具有型號全、性能工況覆蓋廣、選型方便等特點。
本系列產品設計為單級、單吸、離心式渣漿泵。按結構形式分為臥式(EZJ系列)和立式(EZJL系列)。臥式泵按出口直徑分為350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多種規格;每種規格口徑的泵根據揚程需要有不同的葉輪直徑供選擇。
該系列渣漿泵在水力設計、結構設計等方面有創新,過流部件採用了自行研製的抗磨蝕的高鉻耐磨合金鑄鐵製造,具有效率高、節能、使用壽命長、重量輕、結構合理、運行可靠、振動小、噪音低、維修方便等顯著特點。
泵體採用雙泵殼結構,方便更換過流部件;根據壓力需要外泵殼採用球墨鑄鐵或灰鑄鐵,內泵殼採用高鉻抗磨白口鑄鐵或鑄鋼。

適用範圍:

EZJ系列渣漿泵主要適用於電力、冶金、煤炭、建材、化工等工業行業,主要是用來輸送含有固體顆粒的磨蝕性漿體,如選礦廠處理精礦和尾礦、電廠除灰渣、選煤廠輸送煤泥和重介選煤、海岸河道採礦作業輸送礦漿等。其所能處理漿宓淖畲籩亓顆ǘ任?夯醫?5%,礦漿60%;根據用戶需要可串聯進行運行。
密封形式:EZJ系列渣漿泵可以採用副葉輪加填料組合式密封和機械密封兩種軸封形式。
(1)副葉輪動力密封:副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封,填料或唇口密封作為停車密封。在泵進口正壓力值不大於泵出口壓力值10%時的單級泵或多級串聯的第一級泵,可以採用這種密封形式。它可以在沒有軸封水的情況下運行,不稀釋礦漿、密封效果好等特點。但將增加功率消耗(一般需增加軸功率的5%左右)。填料密封是常見的一種軸封形式,適用於各種工況條件,可匹配聚四氟乙烯填料、石墨填料等特殊材質,可用於腐蝕性或高溫條件下。它具有結構簡單、維修方便等優點。
(2)機械密封:採用國際領先的密封技術,密封效果好。集裝式結構使安裝與更換更方便,不同的結構形式適應不同的工況條件。磨擦副材料採用高硬度陶瓷及合金材料,機械密封和密封箱設計與配合符合介質流動狀態,因而具有較高的抗磨性和抗震性,在各種惡劣的工況下均能保證客戶滿意。
