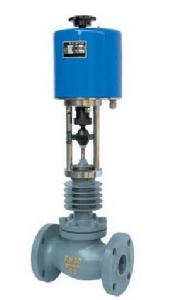

ZAZP電動單座調節閥

20 20 120

一、電動單座調節閥概述：zazp電動單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。電動單座調節閥具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛套用電力、冶金、化工、輕紡等工業自動控制系統中。
二、電動單座調節閥主要技術參數和性能指標
1、主要技術參數
公稱通徑DN（mm） G3/4″ 20 25 32 40 50 65 80 100 125 150 200
閥座直徑DN（mm） 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
額定流量係數Kv 0.08 0.12 0.2 0.32 0.5 0.8 1.2 2 3.2 5 8 12 20 32 50 80 120 200 280 450
流量特性 直線 直線、等百分比
公稱壓力PN（MPa） 10 1.6，4.0，6.4
連線型式 管螺紋連線G3/4 法蘭連線：PN1.6按JB79-59標準； PN4.0按JB79-59標準
配用執行機構型號 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410
出抽推力（N） 4000 4000 4000 6400 6400
行程L（mm） 10 10 16 25 40 60
全行程時間（S） 8 8 12.5 20 32 50
作用方式 電開式（K）常用；電關式（B）
輸入信號 0~10mA 4~20mA DC
供電電源 220V；50~60Hz
固有可調比R 30：1
2、主要技術性能指標
項目 技術性能指標
基本誤差% ≤±5
回差% ≤3
死區% ≤5
泄漏量 0.01%×閥額定容量
額定流量係數誤差% ≤±10；當KV≤6.3時，為≤±15
3、閥門材料和適用溫度範圍
閥體材料 材料牌號 公稱壓力（MPa） 適用溫度範圍（℃）
常溫型 散熱型
鑄鐵 HT200 1.6 -20~200 -
鑄鋼 ZG230~450 4.0，6.4 -40~250 -40~450
鑄不鏽鋼 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti 4.0，6.4 -40~250 -60~450
ZAZP電動單座調節閥上海環茂專業生產，質量信得過的品牌，質保一年。
