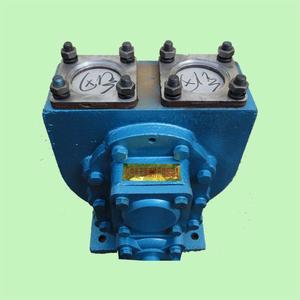

YHCB圓弧齒輪泵

YHCB圓弧齒輪泵

YHCB雙向流圓弧齒輪泵是在圓弧齒輪泵基礎上,套用國外先進齒輪齒形新技術,採用新工藝和新型齒輪材料研製而成,其性能比原來的圓弧齒輪泵大有提高。YHCB齒輪泵採用雙圓弧輪結構,是適應輸油泵需求發展的新產品,屬於高效節能的特殊齒輪泵,具有流量大,壓力高,體積小,噪聲低,輸入轉速低,自吸性強,安裝維修方便等優點。 YHCB圓弧齒輪泵相比於其他齒輪泵,其最大的套用特點是流量大,主要用於輸送粘度在5-1500cst。溫度不超過80℃且不含固體顆粒無腐蝕 性的各種液體,如抽取汽油,煤油,柴油及 機械潤滑油。是石油罐汽車改裝行業和石油部門的理想最佳化泵種。

YHCB圓弧齒輪泵使用手冊

產品概述

YHCB雙向流圓弧齒輪泵是在圓弧齒輪泵基礎上,套用國外先進齒輪齒形新技術,採用新工藝和新型齒輪材料研製而成,其性能比原來的圓弧齒輪泵大有提高。由於採用新工藝和新耐磨的齒輪材料,其套用範圍更廣,包括燃油系統作輸送加壓噴射泵,工業領域的潤滑高溫泵,是石油行業,環保消防,工程機械,冶金陶瓷,礦山冶煉,汽車改裝等行業理想配套裝備。這款泵的超大流量在汽車改裝行業套用更是風風火火,用於油罐車,灑水車,消防車,環衛車,園林車等 理想優選產品。有被稱作汽車油泵。

產品優點

YHCB齒輪泵採用雙圓弧輪結構,是適應輸油泵需求發展的新產品,屬於高效節能的特殊齒輪泵,具有流量大,壓力高,體積小,噪聲低,輸入轉速低,自吸性強,安裝維修方便等優點。

產品套用範圍

YHCB圓弧齒輪泵相比於其他齒輪泵,其最大的套用特點是流量大,主要用於輸送粘度在5-1500cst。溫度不超過80℃且不含固體顆粒無腐蝕 性的各種液體,如抽取汽油,煤油,柴油及 機械潤滑油。是石油罐汽車改裝行業和石油部門的理想最佳化泵種。

YHCB圓弧齒輪泵安裝及維護保養細則

一、泵可安裝在加油汽車及油庫泵房內,汽車上的安裝油路設計應符合gb9414-88中4.18.1條中的規定功能。二、安裝使用在加油車上應注意到:
(1)泵藉助汽車變速箱的取力器輸出軸傳動,泵儘量靠前安裝,泵軸與傳動軸傾角不得大於7度。
(2)泵應吊裝在角鋼焊制的吊架上,泵的高低可根據 取力器輸出軸軸線確定,泵的左右位置應儘量靠近汽車縱梁(以免泵與汽車驅動軸發生干涉),並用螺栓固定在汽車縱樑上。
(3)吸入管口不得小於$70MM吸上垂直深度不大於5m.
(4) 運轉中壓力表不超過0.5Mpa.真空表不超過-0.08Mpa。
三、 禁止在奔內未充滿液體的情況下運轉泵。否則將燒壞密封件。
四、YHCB圓弧齒輪泵運轉前應驗證電機轉向,法蘭,接頭密封性。仔細檢查各閥門是否開關正確,禁止在泵出口管路閥門沒有打開的情況下開動油泵。以免發生事故。
五、 定期,一般半月一次,清洗過濾器。以免堵塞影響流量,經常檢查調整過安全閥的泄油壓力。吸入管口直徑不得低於出口管路。
六、泵運轉應由低到高,緩慢加速,並維持相應轉速。不得任意超速運轉,也不能忽高忽低。
七、泵在運轉過程中,應注意觀察壓力表和真空表的讀數。如壓力表讀數過大,表示揚程過高或泵出口管路堵塞 而至其超載。如真空表讀數過大,表示吸程過大或者吸入管 堵塞是泵發生汽蝕、
八、泵如果長期停止使用,應做好防鏽處理,妥善保管。
九、軸承每半年加注一次鈣基脂。
十、管路應有管架,泵不允許承受管路的負荷。泵安裝高度應保證不超過泵工作時允許吸上真空高度。
十一、停車時限關閉電機,再關閉泵的出口閥門。

YHCB常見故障及消除辦法

故障一 :YHCB圓弧齒輪泵發生異常的響聲或者震動怎么處理?
可能原因:1、吸入或排出管路阻力過大,彎頭過多。2、吸入管或排出管口徑小於泵口徑。3、齒輪磨損。4.軸承損壞。
對應消除辦法:1、減少彎頭以減少壓力損失,消除震動。2、管路按泵口徑相配或加大排出管路。3、修理或更換齒輪。4、修理或更換軸承。
故障二:YHCB圓弧齒輪泵流量降低或者排不出液體怎么處理?
可能原因:1、吸入高度超過允許吸上的真空高度。2、吸入接管漏氣。3、旋轉方向不對 。4、吸入或者排出管阻力過大。5、液體粘度增加。
對應消除辦法:1、降低安裝高度或提高吸入液面。2、認真檢查吸入管路及接管部位。3、改變旋轉方向。4、減低吸入或排出阻力。5、加溫液體或稀釋液體。
故障三:YHCB圓弧齒輪油泵電機所需功率過大怎么處理?
可能原因:1、所輸送的液體粘度過大。2、排出管阻力過大。3、液體不乾淨使泵發生研磨。
對應消除辦法:1、降低液體粘度。2、清理排出管。3、安裝吸入管過濾器裝置。
