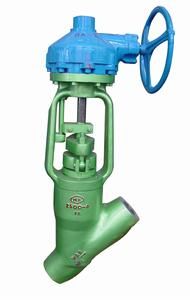

Y型截止閥

法蘭鋼製Y型截止閥（阿瑞閥門）適用於公稱壓力PN1.6～6.4Mpa，工作溫度-29～550℃的石油、化工、製藥、化肥、電力行業等各種工況的管道上面，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、氣動。

簡介

一、種類

Y型截止閥

1.按閥桿螺紋的位置分:外螺紋式、內螺紋式。
2.按介質的流向分：直通式、直流式。
3.按密封形式分：填料密封截止閥和波紋管密封截止閥。
直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用於含固體顆粒或粘度大的流體。
波紋管密封截止閥採用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。二、優點：

1.產品結構合理、密封可靠、性能優良、造型美觀，製造和維修比較方便；
3.工作行程小，啟閉時間短。
4.密封面推焊司太立硬質合金、耐磨、耐腐、抗摩擦性能好，使用壽命長；
5.閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
6.可採用雙重密封（含波紋管設計），往複試驗10000次無故障，性能更可靠防止外漏現象；
7.閥桿升降位置指示，更直觀；
8.零件材質，法蘭和對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

三、缺點：

1、流體阻力大，開啟和關閉時所需力較大。
2、不適用於帶顆粒、粘度較大、易結焦的介質。
3、調節性能較差。

四、嚴格按照以下國家標準生產：

GB/T 12233
GB/T 12235
DIN 3356
ANSI B16.10
等先進標準

五、工作原理

Y型截止閥是使用最廣泛的一種閥門，它之所以廣受歡迎，是由於開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，製造容易，維修方便，不僅適用於中低壓，而且適用於高壓。它的閉合原理是，依靠閥槓壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大於閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

性能特點

1、閥體為整體鍛制而成，強度高，造型美觀，材質可靠。
2、中腔採用自密封結構，壓力越高，密封性越好。獨特的不鏽鋼自密封圈，拆裝方便，密封可靠。
3、閥桿表面經超強緻密耐磨處理，耐磨耐蝕，啟閉磨擦小，確保產品無外漏之虞。

結構特點

Y型鍛鋼閥有三種閥蓋設計形式。
第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連線，纏繞式墊片（316夾柔性石墨製造）密封。客戶有特殊要求時也可採用金屬環連線。
第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連線,全焊密封。客戶有特殊要求時也 可採用全焊二連線。
第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連線，內壓自密封環密封。可設計成Y型閥的有截止閥和止回閥。
