產品概述
檢驗用諧振升壓裝置概述

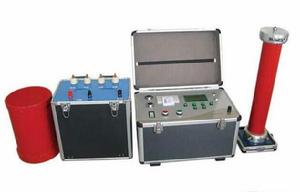

XZB-HCVT檢驗用諧振升壓裝置目前在國際和國內已有越來越多的XLPE 交聯聚乙烯絕緣的電力電纜替代原有的充油油紙絕緣的電力電纜。但在交聯電纜投運前的試驗手段上由於被試容量大和試驗設備的原因，仍沿襲使用直流耐壓的試驗方法。近年來國際、國內的很多研究機構的研究成果表明直流試驗對XLPE 交聯聚乙烯電纜有不同程度的損害。有的研究觀點認為XLPE 結構具有存儲積累單極性殘餘電荷的能力，當在直流試驗後，如不能有效的釋放掉直流殘餘電荷，投運後在直流殘餘電荷加上交流電壓峰值將可能致使電纜發生擊穿。國內一些研究機構認為，交聯聚乙烯電纜的直流耐壓試驗中，由於空間電荷效應，絕緣中的實際電場強度可比電纜絕緣的工作電場強度高達11倍。交聯聚乙烯絕緣電纜即使通過了直流試驗不發生擊穿，也會引起絕緣的嚴重損傷。其次，由於施加的直流電壓場強分布與運行的交流電壓場強分布不同。直流試驗也不能真實模擬運行狀態下電纜承受的過電壓，並有效的發現電纜及電纜接頭本身和施工工藝上的缺陷。因此，使用非直流的方法對交聯電纜進行耐壓試驗就越來越受到人們的重視。同時，各種大型變壓器的交流耐壓試驗，火力及水力發電機的交流耐壓實驗也定期進行。這些設備的試驗要求的試驗設備容量大，通常情況下採用諧振的辦法進行試驗，但必須是在工頻條件下或等效工頻條件下進行。等效工頻條件一般採用45-65Hz 的頻率範圍，但很多試驗單位要求50Hz試驗電源對這類設備進行交流耐壓試驗。
串聯變頻自動諧振試驗裝置主要用於10kV、35kV、110kV的交聯橡塑電力電纜，66kV、110kV、220kV 組合電器(GIS)的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的工頻交流耐壓試驗。其基本原理是採用可調節（30--300Hz）串聯諧振試驗設備與被試品電容諧振產生交流試驗電壓。由於電纜的電容量較大，採用傳統的工頻試驗變壓器很笨重、龐大、且大電流的工作電源現場不易取得，因此一般都採用串聯諧振交流耐壓試驗設備。
主要特點
1.調頻及功率元件使用最先進的日本進口的優質元器件；
2.充分利用公司現有資源，完全獨立自主開發和設計及生產該設備的所有組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和高精度電容分壓器；
3.具備全自動（自動調諧、自動升壓）、全手動（手動調諧、手動升壓）以及半自動（自動調諧、手動升壓及手動調諧、自動升壓）的多種功能，可任意切換使用；
4.具備試驗電壓、加壓時間、報警電流整定、報警電壓整定、頻率範圍、起始電壓的設定；
5.具備放電保護功能，在試品發生閃絡時，或其他原因造成的諧振迴路突然失諧，變頻控制電源立即自動快速切斷輸出，並顯示保護類型和閃落電壓值；
6. 測量顯示輸出電壓、輸出頻率及加壓時間、保護動作類型等相關信息，在試驗完成時電壓自動下降到零位；
7.大液晶全中文界面平台技術，全觸控螢幕操作,數據保存.
8. 技術特點要點歸納：
8.1. 先進的數字、功率技術：功率器件採用國外最新推出的集驅動、保護和功率變換為一體的智慧型功率模組（IPM），極大的提高了整機的可靠性，減少了體積和重量。
8.2. 完備的保護功能：
過電壓保護：保護值可設定，動作時間小於1 毫秒；
雙重過電流過熱保護：大功率器件自身保護和軟體保護相結合，動作時間小於10 微秒；
閃絡保護：動作時間小於1 毫秒，並可記錄下閃絡電壓值；
零位保護：零電壓啟動。
8.3. 獨特的四種工作模式：
手動試驗：手動尋找諧振點並手動升壓到所需電壓，按鍵後自動計時；
自動試驗：根據設定自動尋找諧振點後自動升到設定電壓後自動計時；
自動調諧手動升壓：根據設定自動尋找諧振點後，需手動升電壓到所需的電壓值，按“自動計時”鍵後自動計時；
手動調諧自動升壓：手動尋找諧振點，根據設定自動升壓後自動計時。
8.4.友好的人機接口：
專用的DSP 顯示平台，大容量的數據存儲器，大螢幕LCD 顯示；豐富的幫助套用信息，幫助你現場分析試驗發生保護動作時可能出現的問題；可保存200 次測試數據;具有調頻時顯示頻率－電壓波形曲線，直觀的觀察到是否尋找到諧振點；掃頻範圍可以在規定範圍內任意設定，掃頻方向可以向上向下任意選擇，方便用戶操作；對於那些需要在50Hz 條件進行試驗的試品（比如發電機），我們採用了調頻調感技術，我們的電抗器電感值可以根據試驗需要進行適當調節，壓緊裝置可以保證降低在通電時電抗器的噪音；
8.5.獨特的結構設計：調頻電源控制箱的接入和輸出採用插接和螺絲連線兩種方式，安全、方便、可靠、美觀精緻；
電抗器採用獨特的環氧澆注工藝，防潮防顛震；
整體色彩和外型由專業的設計公司專門設計，美觀大方。
