系統簡介

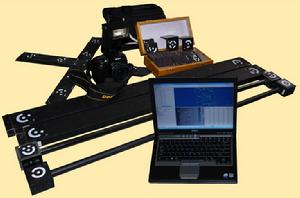

XJTUDP 三維光學攝影測量系統,採用數字近景工業攝影測量技術（digital close-range industrial
系統組成
- 系統測量軟體：系統測量軟體安裝在高性能的台式機或筆記本電腦上。
- 編碼參考點：由一個中心點和周圍的環狀編碼組成，每個點有自己的編號。
- 非編碼參考點：圓形參考點，用來得到測量物體相關部分的三維坐標。
- 專業數位相機：固定焦距可互換鏡頭的高解析度數位相機。
- 高精度定標尺：刻度尺作為測量結果的比例，具有極精確的已經測量的參考點來確定它們的長度。
套用範圍
- 攜帶型大尺寸的三坐標測量機：可以快速測量出大型物體（幾米到幾十米）表面的編碼點與標誌點的三維坐標。
- 逆向設計：快速獲取零件的關鍵點雲數據，建立三維數模，達到快速設計產品目的。
- 產品檢測：生產線產品質量控制和形位尺寸檢測，特別適合複雜曲面的檢測，可以檢測鑄件、鍛件、衝壓件、模具、注塑件、木製品等產品。
- 變形分析：變形分析分為行靜態和動態變形分析，可以套用在板料成形、焊接變形、風洞變形、溫度變形等領域。
技術特點
- 攜帶型大尺寸的三坐標測量機，可以測量出大型物體（幾米到幾十米）表面的編碼點與標誌點的三維坐標；
- 相機自標定技術，自主智慧財產權的捆綁調整核心算法；
- 經過專業測試篩選和軟體算法校正的固定焦距可互換鏡頭的高解析度數位相機；
- 可根據用戶的需求進行功能定製，可定製各種規格、數碼編碼位的標尺；
- 可配合XJTUOM三維光學掃描測量系統，快速獲得高精度的超大物體三維數據，對大面積曲面的點雲信息進行校正，大大提高三維掃瞄器的整體點雲拼接精度。
- 廣泛套用於產品檢測、生產線產品質量控制和形位尺寸檢測，適合複雜曲面的檢測，可以檢測鑄件、鍛件、衝壓件、模具、注塑件、木製品等產品；
- 可以對被測工件與CAD數模進行三維幾何形狀比對，快速方便地進行大型工件的產品外形質量的檢測；
- 歷經企業的長期使用考驗，具備3-2-1坐標轉換、色譜誤差分析等使用的功能；
- 可以測量出工件在受力情況下不同時期的位移和變形，可以對飛機、橋樑、汽車等進行三維測量檢測、形變檢測。
IDPMS攝影測量系統
一、IDPMS智慧型數字攝影測量系統
1.系統介紹
2.IDPMS智慧型數字攝影測量系統是由普迏迪泰自主研發的一套利用高精度工業相機為測量工具的三坐標系統，主要針對於高精度檢測、數據採集、三維尺寸計算、震動檢測、應力變形等測量工作。主要套用與航空航天，重型工業、水電風電、核電等行業。
3.系統組成
攝影測量由高精度相機、基準尺、測量標誌、計算軟體和筆記本電腦組成
4.功能介紹
IDPMS智慧型數字攝影測量系統具備了常規三坐標的測量機的99%的功能。利用測量相機採集目標點的XYZ三軸坐標值，之後利用目標點做點線面的標準擬合，位置關係等等。根據先關的要求完成空間三維尺度的計算。
5.優勢和特點
1.1精度高
IDPMS智慧型數字攝影測量系統最高精度可以達到5u+5u/m精度。
2.3便攜性好
系統主要是由一台高精度測量相機，高精度基準尺、若干靶標組成。這些設備可以放在一個拉桿箱裡面，一個人就可以攜帶進行外業測量工作。
3.3數據採集量大
IDPMS智慧型數字攝影測量系統是用相機拍照的方式採集數據，所以不受目標點的數量限制，所有的數據點最後都是通過軟體統一計算。
4.4適應性好
IDPMS智慧型數字攝影測量系統可以在不穩定的環境下，進行工作測量，不受環境的溫度濕度的影響。可以在狹小的空間進行測量，只要肉眼可以看到的地方就可以進行測量工作。
4.5自主研發
可以根據客戶要求在IDPMS智慧型數字攝影測量系統上進行針對性的研發，不存在技術障礙等原因。
研發情況
該系統由西安交通大學模具與先進成形技術研究所研究開發。西安交通大學模具與先進成形技術研究所主要從事三維實體數位化的科學研究，研製了系列光學三維測量系統，並在逆向工程設計、三維數位化檢測技術方面進行了大量研究，在三維數位化技術的三維實體數字掃描、三維機械和模具設計、三維檢測技術方面的研究處於國內外領先水平。國家863項目（課題編號：2007AA04Z124） “大型複雜曲面產品的反求和三維快速檢測系統研究”。制定國內第一個工業攝影測量國家標準(國標編號：GB/T 25134-2010)。西安交通大學模具與先進成形技術研究 陳老師 中國·陝西·西安市鹹寧西路28號 郵編710049
