RJ-45連線埠

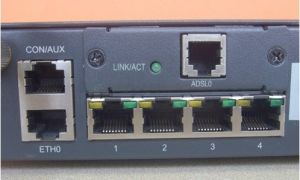

利用RJ-45連線埠也可以建立廣域網與區域網路之間的VLAN(虛擬區域網路),以及建立與遠程網路或Internet的連 接。如果使用路由器為不同VLAN提供路由時,可以直接利用雙絞線連線至不同的VLAN連線埠。但要注意這裡的RJ-45連線埠所連線的網路一般不是10Base-T,而是100Mbps快速乙太網以上。如果必須通過光纖連線至遠程網路,或連線的是其他類型的連線埠時,則需要藉助於收發轉發器才能實現彼此之間的連線。如圖所示為快速乙太網(Fast Ethernet)連線埠。AUI連線埠
AUI連線埠是用於與粗同軸電纜連線的網路接口,其實AUI連線埠也被常用於與廣域網的連線,但是這種接口類型在廣域網套用得比較少。在Cisco 2600系列路由器上,提供了AUI與RJ-45兩個廣域網連線連線埠,用戶可以根據自己的需要選擇適當的類型,如圖所示。
高速同步串口
在路由器的廣域網連線中,套用最多的連線埠還要算"高速同步串口"(SERIAL)了,這種連線埠主要是用於連線目前套用
非常廣泛的DDN、幀中繼(Frame Relay)、X.25、PSTN(模擬電話線路)等網路連線模式。在企業網之間有時也通過DDN或X.25等廣域網連線技術進行專線連線。這種同步連線埠一般要求速率非常高,因為一般來說通過這種連線埠所連線的網路的兩端都要求實時同步。如圖所示為高速同步串口。

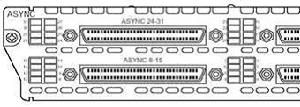

異步串口
異步串口(ASYNC)主要是套用於Modem或Modem池的連線,用於實現遠程計算機通過公用電話網撥入網路。這種異步
連線埠相對於上面介紹的同步連線埠來說在速率上要求寬鬆許多,因為它並不要求網路的兩端保持實時同步,只要求能連續即可。所以我們在上網時所看到的並不一定就是網站上實時的內容,但這並不重要,因為畢竟這種延時是非常小的,重要的是在瀏覽網頁時能夠保持網頁正常的下載。如圖所示為異步串口。

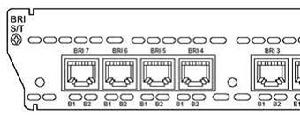

ISDN BRI連線埠
ISDN BRI連線埠用於ISDN線路通過路由器實現與Internet或其他遠程網路的連線,可實現128Kbps的通信速率。ISDN有
兩種速率連線連線埠,一種是ISDN BRI(基本速率接口),另一種是ISDN PRI(基群速率接口),ISDN BRI連線埠是採用RJ-45標準,與ISDN NT1的連線使用RJ-45-to-RJ-45直通線。如圖所示為ISDN BRI連線埠。
