產品介紹
傳力接頭是泵、閥門等設備與管道連線的新產品，通過全螺栓把它們連線起來，使其成為一個整體，並有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而切對泵、閥們等設備起到一定保護作用。

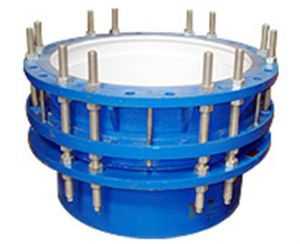

VSSJAFG/CF型單法蘭傳力伸縮接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它能傳遞被連線件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用於泵、閥門、管路等附屬檔案的松套連線。
VSSJAFG(CF)型單法蘭松套傳力接頭適用於一面與法蘭連線，一面與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢後，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，並有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
1、傳力接頭零部件
碳鋼或不鏽鋼的傳力接頭（補償接頭），公稱通經≤400mm的，其限位短管、短管法蘭的筒體宜用無縫鋼管，質量應符合GB/T8168或GB/T14976的要求，公稱通經≥450mm的，其上述筒體宜用鋼板捲筒焊接製造，焊管的質量應符合GB/T9711.2的規定。
球墨鑄鐵補償接頭（傳力接頭）由限位短管，短管法蘭的筒體質量應符合ISO2531的要求。
補償接頭（傳力接頭）用碳鋼固件應熱鍍鋅處理，塗層厚度要求按GB/T13912的規定
補償接頭（傳力接頭）的零件表面不應有裂紋、結疤、摺疊、分層等缺陷，並不得有擦傷、溝槽或碰撞形成的明顯凹陷。
2、限位螺釘：船用壓蓋松套伸縮接頭應設限位螺釘。
3、表面防護：用於海水等腐蝕介質的碳鋼、球墨鑄鐵補償接頭，器表面應進行塗塑或熱鍍鋅或鎳磷塗層等特塗處理，其要求應分別符合GB/T13912GB/T13913CJ/T120的規定，用於滑油等介質的碳鋼、球墨鑄鐵補償接頭，器表面宜用環氧塗層或在其表面塗防鏽漆。
4、強度：補償接頭本體的強度應能承受1.5倍公稱壓力的壓力，保壓5min,不得有滲漏和明顯的塑性變形。
5、密封性：補償接頭密封副應能承受1.25倍公稱壓力的壓力，保壓5min,不得有泄漏。
6、可撓量和偏心量
A類補償接頭（松套伸縮接頭）在下表規定的可撓量、偏心量和1.25倍公稱壓力的壓力下，不得有泄漏。
7、衛生
用於輸送生活飲用水的補償接頭的材質衛生要求應符合GB/T17219的規定。
8、防火
用於消防管路的補償接頭應符合有關船級社規範規定的耐高溫防火要求。
使用說明
A類補償接頭（松套伸縮接頭）的安裝使用說明書中應說明：
1、用於與松套補償接頭連線的管子，其表面質量應符合5.2.4.的要求，其外徑允許偏差應分別符合GB/T8163GB/T9711.2GB/T14976的要求。
2、松套伸縮接頭安裝時，松套伸縮接頭的一端應靠近管子固定支架，另一端附近（一般為4倍管子外徑）應設定導向支架。
