VMH

Zoom鏡頭，結合軟體在固定倍率下無需校正；在軟體方面，採用OVM半自動測量軟體，功能更加強大，性價比高。 2、Z軸前置傳動系統，方便操作。 3、3DFAMILY-E型Step-Zoom定格卡位鏡頭，結合軟體在固定倍率下無需線性校正。

產品介紹

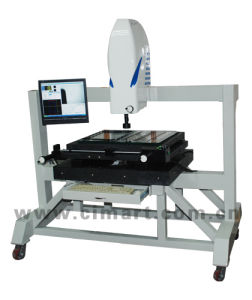

VMH系列-H型鋼架大行程光學影像測量儀是智泰集團採用全新設計：工作檯採用大理石桌面，性能更加穩定，Z後和調光板採用全新的前置技術方便操作，並配有17寸液晶顯示器，採用3DFAMILY Step Zoom鏡頭，結合軟體在固定倍率下無需校正；在軟體方面，採用OVM半自動測量軟體，功能更加強大，性價比高。

產品特點

1、花崗石底座和立柱，機構穩定可靠。
2、Z軸前置傳動系統，方便操作。
3、3DFAMILY-E型Step-Zoom定格卡位鏡頭，結合軟體在固定倍率下無需線性校正。
4、OVM半自動測量軟體。

技術參數

主要型號	VMH500
測量行程(mm)	500x400x200
全機尺寸(mm)	1910x1000x1845
機台底座和立柱材料	高精度花崗石
操作方式	手動
CCD	41萬像素3DFAMILY-E型彩色CCD
鏡頭	3DFAMILY-P型定格卡位鏡頭
放大倍率	光學放大倍率：0.7X-4.5X；影像放大倍率：28X-180X
軟體	OVM
光學尺解析度	1μm
重複性	2μm
測量精度	（3+L/200）μm
機台承重	30kg
使用環境	電源供給：110V～220V±10% 50/60HZ 溫度：20±5℃ 濕度：45%-75%
保修期	1年

套用領域

廣泛套用於手機配件、家電製品、連線器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。
